빠른 답변: 올바른 가스 커넥터 크기를 결정하는 방법
올바른 크기 스테인레스 스틸 유연한 가스 커넥터 방에 공급되는 분기 가스 라인의 크기가 아니라 기기의 흡입구 피팅과 가스 차단 밸브의 배출구 피팅에 의해 설정됩니다. 커넥터에는 공칭 크기로 라벨이 붙어 있으며 대부분의 가전 제품에 사용되는 두 가지 크기는 3/8인치와 1/2인치이며, 3/4인치와 1인치 크기는 일반적으로 대형 온수기 및 난로와 같은 입력이 더 높은 기기에 사용됩니다. 올바른 크기를 선택하려면 커넥터 각 끝에 있는 암 피팅을 기기 밸브 및 차단 밸브에 표시된 스레드 크기와 일치시킨 다음 해당 공칭 크기의 정격 입력 용량이 기기 등급판에 인쇄된 시간당 최대 BTU 수치와 같거나 그 이상인지 확인하십시오.
A 스토브용 스테인레스 스틸 유연한 가스 커넥터 설치 크기는 가장 일반적으로 1/2인치인 반면, 많은 소형 또는 휴대용 조리 기기는 더 작은 3/8인치 연결을 사용합니다. 더 큰 상업용 스타일 범위 및 조합 장치에는 때때로 3/4인치 피팅이 필요하므로 교체 커넥터를 주문하기 전에 항상 기기 명판을 확인해야 합니다.
스테인레스 스틸 유연한 가스 호스의 올바른 크기 조정이 중요한 이유
크기가 작은 커넥터는 기기로의 가스 흐름을 제한하여 버너 성능이 약해지고 온수기 복구 속도가 느려지거나 기기가 정격 출력에 도달하는 데 어려움을 겪을 수 있습니다. 반면에 너무 큰 커넥터는 기기 밸브나 차단 밸브에 올바르게 끼워지지 않으며, 맞지 않는 피팅을 억지로 끼우면 커넥터와 밸브 모두의 나사산이 손상될 수 있습니다. 기기 입력 등급은 브랜드와 모델마다 다르기 때문에 기존 기기에 사용된 공칭 크기는 교체 시 자동으로 정확하지 않으므로 기기를 교체할 때마다 명판을 확인해야 합니다.
이는 A와는 다소 다릅니다. csst 가스 커넥터 시스템 크기입니다. CSST 가스 커넥터는 일반적으로 미터 또는 매니폴드에서 구조 전체의 여러 기기로 가스를 분배하는 연속적인 물결 모양 스테인리스 스틸 튜브의 일부입니다. 따라서 해당 크기는 단일 기기 피팅이 아닌 크기 조정 차트를 사용하여 총 연결된 부하와 각 실행의 길이로부터 계산됩니다. 이와 대조적으로, 순전히 기기 커넥터로만 사용되는 스테인레스 스틸 유연한 가스 호스는 그 사이에 있는 두 개의 부속품만 일치시키면 됩니다.
일반적인 공칭 크기 및 기기 일치
아래 표에는 일반적인 가정용 가스 기기와 공칭 커넥터 크기가 어떻게 일치하는지 요약되어 있습니다. 이 수치는 일반적인 참고 사항이며, 기기 명판에 표시된 정확한 최대 입력 정격은 항상 일반 차트보다 우선시되어야 합니다.
| 공칭 크기 | 일반적인 기기 | 공통 스레드 연결 | 대략. 최대 입력 |
|---|---|---|---|
| 3/8인치 | 컴팩트 스토브, 휴대용 쿡탑 | 3/8인치 FIP | 약 40,000BTU/시간 |
| 1/2인치 | 가스레인지 또는 스토브, 가스 건조기 | 1/2인치 FIP | 약 75,000BTU/시간 |
| 3/4인치 | 가스온수기, 가스난로 | 3/4인치 FIP | 약 150,000BTU/시간 |
| 1인치 | 대형로, 매니폴드 피드 | 1인치 FIP | 약 300,000BTU/시간 |
공칭 커넥터 크기에 따른 대략적인 최대 입력
그림 1. 각 공칭 커넥터 크기와 관련된 대략적인 최대 기기 입력.
CSST 및 PVC 코팅 옵션과 비교한 스테인레스 스틸 유연한 가스 커넥터
구매자는 종종 베어(bare) 중에서 결정해야 합니다. 스테인레스 스틸 유연한 가스 커넥터 , 더 긴 실행 csst 가스 커넥터 , 그리고 PVC 코팅 가스 커넥터 . 세 가지 모두 동일한 골판지 스테인리스 스틸 코어를 공유하지만 서로 다른 역할에 맞게 제작 및 마감되었습니다. 아래 표와 차트에는 이 세 가지 옵션이 일반적으로 가격보다는 기능 면에서 어떻게 비교되는지 간략하게 설명되어 있습니다.
| 특징 | 스테인레스 스틸 유연한 가스 커넥터 | CSST 가스 커넥터 | PVC 코팅 가스 커넥터 |
|---|---|---|---|
| 기본 재료 | 골판지 스테인레스 스틸 | 골판지 스테인레스 스틸 | 골판지 스테인레스 스틸 with PVC jacket |
| 일반적인 사용 | 단일 기기 연결 | 건물 전체 가스 분배 | 단일 기기 연결 |
| 표면 마감 | 베어 또는 가볍게 마감된 스테인리스 | 종종 전체 실행 중에 재킷을 입습니다. | 유색 외부 코팅, 일반적으로 노란색 |
| 공통 길이 범위 | 짧음, 기기에서 밸브까지 | 장기간, 방에서 방으로 이동 | 짧음, 기기에서 밸브까지 |
주요 선택 요소에 대한 예시적 비교
그림 2. 특정 테스트 보고서에서 파생되지 않은 병렬 비교 예시.
코일 직경과 벽 두께가 굽힘 반경에 미치는 영향
주름 패턴 스테인레스 스틸 유연한 가스 호스 캐비닛, 오프셋 밸브, 좁은 유틸리티 공간에서도 꼬이지 않고 구부릴 수 있습니다. 공칭 크기가 증가함에 따라 벽 두께와 코일 직경도 일반적으로 증가합니다. 이는 반복적인 굽힘으로 인해 주름이 편평해지거나 응력 균열이 시작되기 전에 호스를 구부릴 수 있는 최소 반경이 증가합니다. 정격 최소 반경보다 더 세게 구부러진 커넥터는 구부러진 지점에서 단면적을 잃어 피팅의 공칭 크기가 변경되지 않았더라도 유효 흐름을 감소시킵니다.
공칭 크기별 권장 최소 굽힘 반경
그림 3. 공칭 커넥터 크기에 따라 최소 굴곡 반경이 증가하는 일반적인 추세.
코팅 유형 전반에 걸친 플렉스 사이클 내구성
기기를 수리하고 이동하고 청소하는 동안 반복적으로 구부러지는 현상은 결국 기기 커넥터를 교체해야 하는 주된 이유 중 하나입니다. 깔끔한 스테인리스 마감, 노란색 코팅 스테인레스 스틸 가스 호스 , 그리고 PVC 코팅 가스 커넥터 모두 동일한 주름진 코어를 사용하므로 굴곡 수명은 주로 벽 두께, 주름 깊이, 호스가 캐비닛 가장자리나 카운터 프레임과 접촉하는 지점의 외부 코팅이 마모에 얼마나 잘 견디는지에 따라 결정됩니다. 아래 그림은 상대적인 플렉스 사이클 내구성에 대한 일반적인 비교이며 공개된 특정 테스트에서 가져온 것이 아닙니다.
예시적인 상대 굴곡 사이클 내구성 지수
그림 4. 정확한 측정값보다는 상대적인 패턴을 보여주기 위한 예시용 지수입니다.
노란색 코팅 스테인레스 스틸 가스 호스가 일반적으로 사용되는 곳
A 노란색 코팅 스테인레스 스틸 가스 호스 외부 재킷이 추가된 표준 골판형 스테인리스 커넥터로, 대부분 노란색으로 마감되어 주방이나 다용도실의 다른 유연한 라인 중에서 빠르게 알아볼 수 있습니다. 코팅은 스테인레스 코어 위에 내마모성 및 내유성 층을 추가하여 커넥터가 캐비닛 가장자리, 청소 도구 또는 수년에 걸쳐 쏟아진 요리 액체에 닿을 수 있는 바쁜 주방 환경에 유용합니다. 이 스타일의 커넥터가 나타나는 일반적인 위치는 다음과 같습니다.
- 사람이 많이 다니는 주방 공간에 위치한 주거용 및 상업용 조명 가스레인지
- 호스가 눈에 띄고 색상 식별이 가능한 다용도실에 위치한 가스 건조기
- 기술자가 가스 라인과 근처의 물 또는 배수 라인을 한눈에 시각적으로 분리하려는 설치
- 일관된 외관을 위해 기존 커넥터의 코팅 색상과 일치하는 것이 선호되는 개조 프로젝트
추가된 재킷은 이 문서의 앞부분에서 다룬 기본 공칭 크기 논리를 변경하지 않습니다. 노란색 코팅 커넥터의 크기를 결정하는 것은 여전히 양쪽 끝의 피팅 나사산을 일치시키고 기기 명판에 대한 정격 용량을 확인하는 것입니다.
어플라이언스 성능을 저하시키는 크기 조정 실수
대부분의 크기 관련 불만 사항은 선택이나 설치 중 반복되는 소수의 실수로 인해 발생합니다.
- 실제 밸브 위치가 아닌 벽 개구부로부터의 거리만을 기준으로 커넥터 길이를 선택합니다.
- 현재 기기 명판을 확인하지 않고 모든 가스 레인지가 동일한 공칭 크기를 사용한다고 가정합니다.
- 흡입구 피팅 크기가 여전히 일치하는지 확인하지 않고 교체 기기에서 이전 커넥터를 재사용합니다.
- 커넥터의 공칭 크기 라벨과 실제 내부 흐름 직경 간의 차이를 간과합니다.
- 차단 밸브와 커넥터 피팅 사이에 스레드 유형이 혼합되어 있어 조인트의 밀봉 상태가 좋지 않을 수 있습니다.
스테인레스 스틸 유연한 가스 커넥터 제조업체 선택
올바른 크기와 코팅 유형이 확인되면 다음 결정은 무엇입니까? 스테인레스 스틸 유연한 가스 커넥터 제조업체 특히 대량 주문이나 반복 주문을 하는 구매자의 경우. 믿을 수 있는 스테인레스 스틸 가스 커넥터 공급 업체 이 치수의 작은 변화라도 이 기사의 앞부분에서 설명한 굽힘 반경과 정격 흐름 용량을 모두 변경하기 때문에 생산 실행 전반에 걸쳐 일관된 주름 깊이와 벽 두께를 유지할 수 있어야 합니다.
탐색하는 구매자의 경우 유연한 가스 커넥터 도매 배열을 통해 공장에서 베어 스테인레스, PVC 코팅 및 노란색 코팅 마감을 포함한 다양한 코팅 옵션과 함께 3/8인치에서 1인치까지 전체 공칭 크기 범위를 공급할 수 있으므로 단일 주문으로 여러 가전제품 카테고리를 동시에 처리할 수 있다는 점을 확인할 가치가 있습니다. 비교할 때 가스 커넥터 제조업체 중국 기반 구매자가 고려하고 있는 경우, 물어볼 유용한 질문에는 성형 전 원시 코일 스톡을 검사하는 방법, 생산 중 주름 및 편조 공정을 모니터링하는 방법, 포장하기 전에 피팅 스레드를 기준 게이지와 비교하여 확인하는지 여부 등이 포함됩니다.
안 OEM 스테인레스 스틸 가스 커넥터 프로그램은 맞춤형 코일 직경, 맞춤형 길이 또는 전용 포장을 포함한 브랜드 포장이 필요한 유통업체 및 가전제품 브랜드에게 가장 효율적인 경로인 경우가 많습니다. 스토브용 스테인레스 스틸 유연한 가스 커넥터 특정 어플라이언스 플랫폼을 중심으로 구축된 라인입니다. 주요 평가 포인트에는 일반적으로 다음이 포함됩니다.
- 대량 주문 전반에 걸쳐 일관된 벽 두께를 유지하는 생산 규모 및 능력
- 단일 공장에서 제공되는 다양한 공칭 크기 및 코팅 옵션
- OEM 프로그램을 위한 맞춤형 코일 길이, 피팅 구성 및 패키징 지원
- 원자재 심사부터 최종 검사까지 문서화된 공정 관리
Haoyin (Ningbo) Bellows Technology Co., Ltd. 소개
Haoyin (Ningbo) Bellows Technology Co., Ltd.는 스테인레스 스틸 벨로우즈의 연구, 설계, 제조 및 판매에 중점을 둔 전문 기업으로 가스, 배관, 난방 및 관련 분야에 안전하고 내구성이 뛰어난 유연한 연결 솔루션을 제공하기 위해 노력하고 있습니다. 이 회사는 OEM 스테인레스 스틸 연성 가스 커넥터 제조업체이자 ODM 맞춤형 CSST 가스 커넥터 공장으로 운영되어 표준 제품 라인이나 완전 맞춤형 사양이 필요한 구매자를 지원합니다.
이 시설의 면적은 35무에 달하며 18,000평방미터의 표준화된 생산 작업장이 포함되어 있으며 다음을 포함한 관리 시스템의 지원을 받습니다. ISO9001, ISO14001, ISO45001 . 국가 하이테크 기업이자 녹색 공장으로 인정받는 Haoyin은 원자재 심사 및 구조 설계부터 제조, 성능 테스트 및 판매 후 지원까지 이어지는 프로세스를 통해 일관성과 품질을 중심으로 구축된 생산 철학을 따릅니다.
제품 사양 및 도매 정보 요청
프로젝트에 필요한 공칭 크기, 코팅 유형 및 길이를 확인한 구매자는 일치하는 제품 권장 사항에 대한 기기 사양을 보내 주시기 바랍니다. 요구 사항이 소규모 시험 주문인지 여부 스테인레스 스틸 유연한 가스 커넥터 단일 제품 라인의 경우 대량 유연한 가스 커넥터 도매 주문하거나 OEM 스테인레스 스틸 가스 커넥터 맞춤형 브랜딩을 통한 프로그램, 기기 유형, 필요한 공칭 크기 및 대상 코팅 마감을 공유하면 정확한 사양 시트를 통해 응답 속도를 높이는 데 도움이 됩니다.
자주 묻는 질문
-
Q1. 스테인레스 스틸 유연한 가스 커넥터 란 무엇입니까?

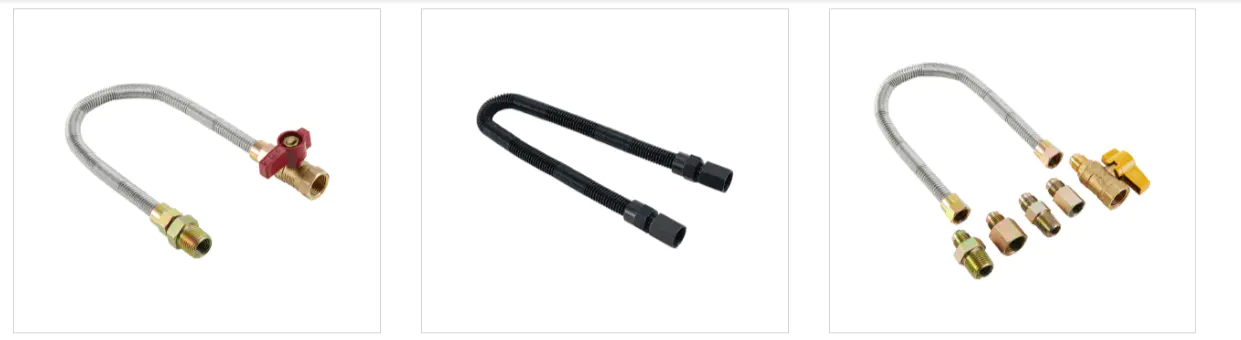

이는 연결 끝부분이 장착된 주름진 스테인레스 스틸 튜브로, 가스 기기를 차단 밸브에 연결하는 데 사용되며 라우팅 및 기기 배치에 어느 정도 유연성을 허용합니다.
-
Q2. 스테인레스 스틸 유연한 가스 커넥터는 어떻게 작동합니까?
주름진 벽 구조 덕분에 차단 밸브와 기기 입구 피팅 사이에 가스를 안전하게 운반하는 동시에 튜브가 장애물 주위로 구부러질 수 있습니다.
-
Q3. 스테인레스 스틸 가스 커넥터의 장점은 무엇입니까
이 제품은 청소, 서비스 또는 기기 교체 중에 반복적인 굽힘을 견딜 수 있는 내구성 있는 금속 코어와 보다 쉬운 설치를 위한 유연성을 결합합니다.
-
Q4. 스테인레스 스틸 유연한 가스 커넥터는 얼마나 오래 지속됩니까?
서비스 수명은 설치 조건과 커넥터가 구부러지는 빈도에 따라 달라지므로 구부러진 지점의 마모를 정기적으로 육안 검사하는 것이 합리적입니다.
-
Q5. 스테인레스 스틸 유연한 가스 커넥터는 사용하기에 안전합니까?
올바른 공칭 크기, 일치하는 스레드 피팅 및 꼬임이나 날카로운 굴곡이 없는 라우팅 경로가 사용되는 경우 이 스타일의 커넥터는 기기 연결에 널리 사용되는 방법입니다.
-
Q6. 천연 가스에 유연한 가스 커넥터를 사용할 수 있습니까?
예, 이 커넥터 스타일은 주거용 및 소규모 상업용 환경에서 천연가스 기기 연결에 일반적으로 사용됩니다.
-
Q7. 프로판 가스에 유연한 가스 커넥터를 사용할 수 있습니까?
예. 프로판 기기 연결에도 동일한 주름진 스테인리스 스틸 구조가 사용되며 기기 및 밸브 나사산 크기에 따라 피팅을 선택합니다.
-
Q8. 스테인레스 스틸 가스 커넥터는 부식에 강합니까?
스테인레스 steel is generally selected for this application because of its resistance to corrosion compared with many other metals, which supports a longer service life in kitchen and utility environments.
-
Q9. 유연한 가스 커넥터를 만드는 데 사용되는 재료
코어 튜브는 주름진 스테인리스 스틸로 되어 있으며 제품 라인에 따라 그대로 두거나 PVC 또는 노란색 보호 재킷과 같은 외부 코팅으로 마감할 수 있습니다.
-
Q10. CSST와 PVC 코팅 커넥터의 차이점은 무엇입니까
CSST 가스 커넥터 튜브는 일반적으로 구조물 전체에 더 긴 분배를 위해 사용되는 반면, PVC 코팅 가스 커넥터는 하나의 기기를 차단 밸브에 연결하도록 설계된 더 짧은 길이의 제품입니다.
