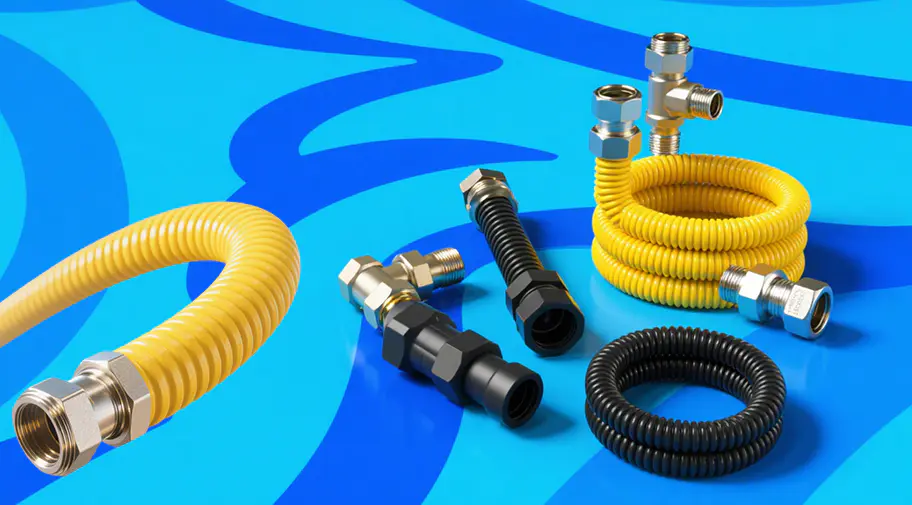

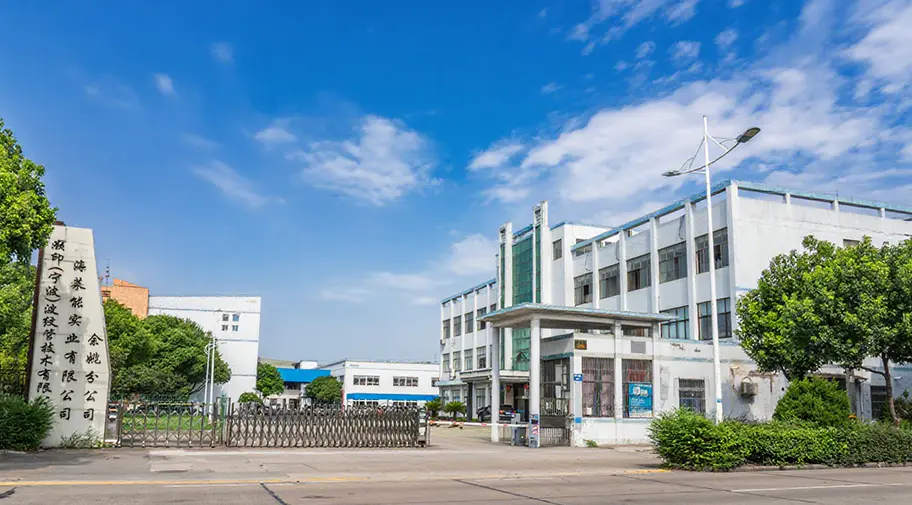

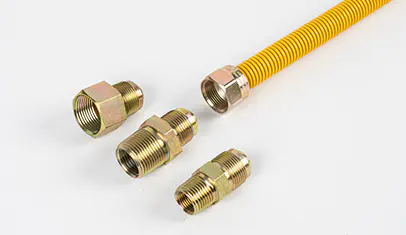

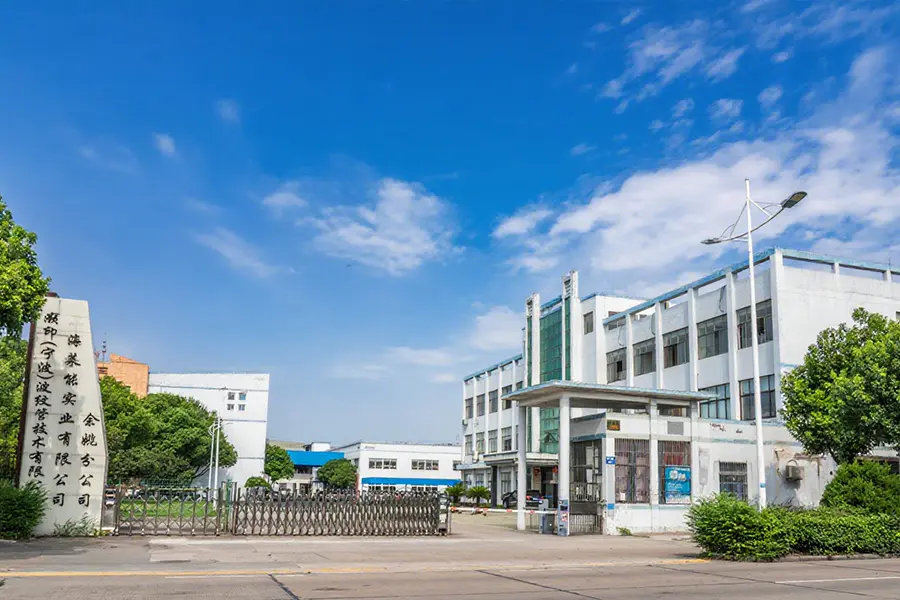

회사 소개
공장면적

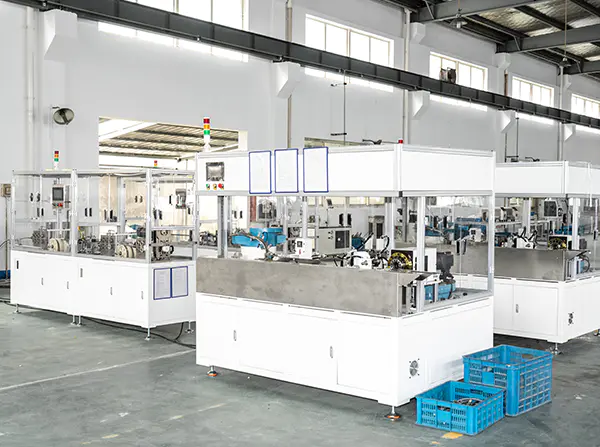

고급 장비
직원
월간 생산량 (10000미터)
제품 카테고리
파이프 직경: DN12, DN14, DN18, DN21, DN22, 맞춤형/맞춤형
우리의 장점

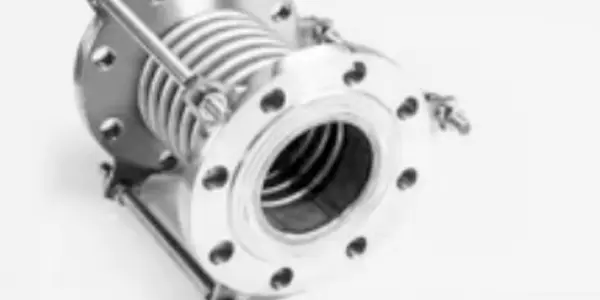

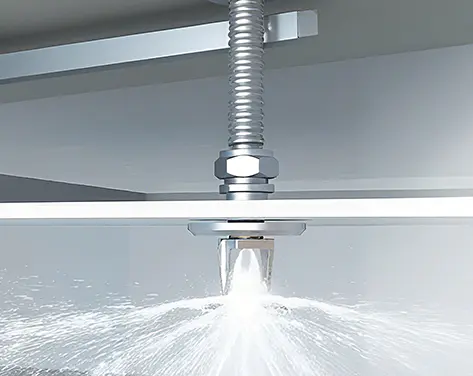

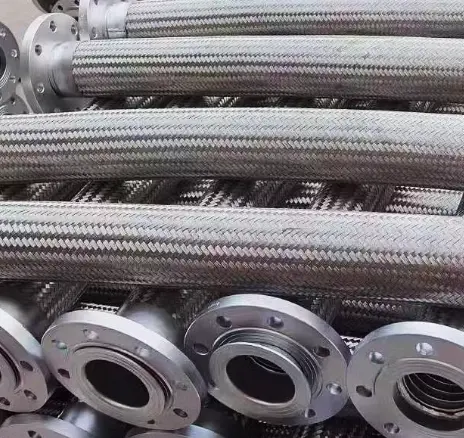

산업 제조, 화학 공학, 정밀 기기 등의 산업에서 밀봉 호스는 매체(가스, 액체)의 안전한 전달을 보장하고 누출을 방지하는 핵심 구성 요소입니다. 독특한 금속 특성과 구조 설계를 갖춘 스테인레스 스틸 벨로우즈는 높은 밀봉 성능이 필요한 시나리오에 이상적인 선택이 되었습니다. 이는 온도 저항, 압력 저항 및 내부식성 측면에서 기존 고무 또는 플라스틱 씰링 호스의 한계를 효과적으로 해결할 수 있습니다. 다음은 다양한 차원의 특정 솔루션에 대해 자세히 설명합니다.
핵심 성능 이점과 밀봉 요구 사항 간의 호환성
씰링 호스의 핵심 요구 사항은 누출 없음, 매체에 대한 저항성, 환경 변화(온도 및 압력 변동)에 대한 적응성 및 어느 정도 유연한 보상 기능입니다. 아래 스테인리스강의 특성은 이러한 요구 사항을 정확하게 충족할 수 있습니다.
뛰어난 밀봉 신뢰성: 스테인레스 스틸(예: 304 및 316 등급)로 만들어진 일체형 벨로우즈 구조를 채택하고 정밀 가공된 연결 끝단(예: 플랜지 및 나사식 인터페이스)을 결합하여 견고한 금속 간 밀봉을 달성할 수 있습니다. 또는 고온 내성/부식 방지 개스킷(예: PTFE 개스킷)과 조화를 이루어 밀봉 효과를 더욱 향상시킬 수 있습니다. 1×10⁻⁹ Pa·m²/s 이하의 낮은 누출율로 가스 및 액체(부식성 매체 및 고온 유체 포함)의 누출을 효과적으로 방지할 수 있습니다.
넓은 온도 범위 및 내압성: 고무 호스의 온도 범위(보통 -40℃ ~ 120℃)를 훨씬 능가하는 -270℃(초저온) ~ 600℃(고온)의 온도 범위에서 안정적으로 작동할 수 있습니다. 동시에 높은 작동 압력(기존 사양은 1.6-10MPa에 도달할 수 있으며 특별히 맞춤화된 모델은 더 높은 압력에 도달할 수 있음)을 견딜 수 있어 고압 파이프라인 시스템의 밀봉 연결에 적합합니다.
부식 저항성 및 매체 호환성: 304 스테인리스강은 물, 증기, 약산 및 알칼리로부터의 침식에 저항할 수 있는 반면, 316 스테인리스강은 바닷물, 염화물 염 및 유기 용매와 같은 부식성이 강한 매체를 견딜 수 있습니다. 이는 재료 노화 또는 매체 침식으로 인한 밀봉 실패를 방지하므로 화학 공학 및 제약과 같은 산업의 부식성 환경에 특히 적합합니다.
유연한 보상 및 진동 저항: 벨로우즈의 환형 주름 구조는 우수한 축, 측면 및 각도 보상 기능을 제공합니다. 파이프라인의 열팽창 및 수축, 장비 진동 또는 설치 정렬 불량으로 인한 변위를 흡수하여 밀봉된 인터페이스의 응력을 줄이고 견고한 연결로 인한 누출 위험을 낮출 수 있습니다.
구조적 안정성과 긴 수명: 금속 재료는 쉽게 노화되지 않으며 피로 저항력이 있습니다. 이는 고무 호스(보통 1~3년)보다 훨씬 긴 10년 이상의 사용 수명으로 장기적인 교번 응력(예: 진동 및 압력 변동) 하에서 구조적 무결성을 유지할 수 있습니다.
일반적인 애플리케이션 시나리오
씰링 호스로서 스테인리스 스틸 벨로우즈는 기존 씰링 호스를 대체하여 다양한 시나리오의 씰링 문제를 해결할 수 있습니다.
산업용 파이프라인의 밀폐형 연결
펌프, 밸브, 압력 용기 및 파이프라인과 같은 장비 간의 밀봉 연결에 사용되며 특히 화학 반응기의 입구/출구 파이프 밀봉 및 발전소 증기 파이프라인의 유연한 밀봉 연결과 같은 고온 증기, 뜨거운 오일 및 부식성 액체를 운반하는 파이프라인 시스템에 적합합니다.
LNG, 액체질소 등 저온 장비의 파이프라인에서 씰링 호스로 사용하여 초저온에 견디고 저온 취성으로 인한 누출을 방지할 수 있습니다.
정밀 기기 및 계측기 씰링
분석 기기(예: 가스 크로마토그래프 및 질량 분석기)의 가스 및 액체 경로 시스템에서 밀봉 호스로 사용하여 운반 가스와 시료의 깨끗한 전달과 누출 제로를 보장하고 분석 정확도를 보장할 수 있습니다.
계량 장비(예: 유량계 및 압력 게이지)의 연결 끝 부분에서 유연한 씰링은 진동이 계량 정확도에 미치는 영향을 줄이고 매체 누출을 방지합니다.
기계 장비의 밀봉 보호
유압 및 공압 시스템의 파이프라인 씰링, 특히 장비의 움직이는 부품(예: 오일 실린더 및 공기 실린더) 연결을 위한 벨로우즈의 유연한 보상은 이동 변위를 흡수하여 파이프라인 마모를 방지하면서 씰링을 보장할 수 있습니다.
엔진, 압축기 등 동력기기의 냉각수관 및 연료관 밀봉용으로 장비 작동 중 고온과 진동에 견딜 수 있어 오일 및 누수로 인한 고장을 방지할 수 있습니다.
특수 환경의 밀봉 요구 사항
해양 공학에서는 선박 갑판 파이프라인과 수중 장비의 밀봉 연결에 사용되어 해수 부식 및 선체 진동에 저항합니다.
원자력 산업에서 방사성 매체 전달용 밀봉 호스는 방사선 저항성과 높은 밀봉 특성을 갖추어 안전성을 보장합니다.
주요 선택 포인트 및 설치 사양
1. 과학적 선택
구경 및 길이: 매체 흐름 요구 사항에 따라 DN6-DN300과 같은 구경을 선택하십시오. 길이는 파이프라인 변위 보상을 기반으로 결정되어야 하며 특정 유연한 여유가 예약되어 있습니다(일반적으로 고정 연결 길이보다 10%-20% 더 깁니다).
압력 및 온도: 시스템 작동 압력(설계 압력은 작동 압력의 1.5배 이상이어야 함) 및 온도 범위에 따라 아래에서 해당 압력 수준 및 재질을 선택합니다(예: 고온 작업 조건에는 310S 스테인리스강이 선호됩니다).
매체 특성: 부식성 매체의 경우 매체 구성(예: 염화물 이온 농도)에 따라 304, 316 또는 Hastelloy 재료를 선택합니다. 필요한 경우 내벽 코팅(PTFE 코팅 등)을 실시하여 내식성을 강화합니다.
연결 방법: 장비 인터페이스 유형에 따라 플랜지(소켓 용접, 맞대기 용접), 스레드(NPT, G 스레드), 퀵 커넥터와 같은 연결 형태를 선택하여 인터페이스와의 밀봉 일치를 보장합니다(예: 플랜지 밀봉 표면이 개스킷 재료와 호환되어야 함).
2. 설치 사양
과도한 굽힘 및 비틀림 방지: 설치 시 굽힘 반경은 제품에서 지정한 굽힘 반경(보통 파이프 직경의 3~6배)보다 작아서는 안 됩니다. 씰링 및 서비스 수명에 영향을 미칠 수 있는 주름 구조의 손상을 방지하기 위해 벨로우즈를 비틀는 것은 엄격히 금지됩니다.
고정 및 안내: 장거리 설치의 경우 벨로우즈 양쪽 끝 부분에 고정 지지대를 설정하고 가이드 지지대를 중간에 추가하여 파이프라인 자중 또는 중간 충격으로 인한 벨로우즈의 변위를 방지하여 밀봉된 인터페이스에 균일한 응력을 보장해야 합니다.
씰링 표면 처리: 연결하기 전에 플랜지 표면과 나사산 인터페이스의 오일 얼룩과 버를 청소하십시오. 플랜지 연결의 경우 볼트를 균등하게 조이십시오(대각선으로 단계별로 조이십시오). 나사산 연결의 경우 밀봉 성능을 향상시키기 위해 밀봉제(예: PTFE 테이프)를 바르십시오.
누출 테스트: 설치 후 압력 테스트(공압 또는 유압)를 수행해야 합니다. 시험압력은 사용압력의 1.25배로 하며, 30분간 압력강하나 누출 없이 압력을 유지하면 합격입니다.
신청 혜택
누출 위험 감소: 기존 고무 씰링 호스와 비교하여 스테인레스 스틸 벨로우즈의 누출률이 90% 이상 감소하여 매체 누출로 인한 안전 사고(예: 가연성 및 폭발성 매체 누출로 인한 화재, 부식성 매체 누출로 인한 부상)를 줄입니다.
유지 관리 비용 절감: 긴 서비스 수명 특성으로 인해 교체 주기가 3~5배 연장됩니다. 동시에 내식성과 내열성은 재료 노후화로 인한 유지보수 빈도를 줄이고 종합적인 유지보수 비용을 50% 이상 절감할 수 있습니다.
확장된 적용 범위: 기존 씰링 호스가 적응할 수 없는 환경(고온, 고압, 강한 부식)에서도 안정적으로 작동할 수 있어 특수한 작업 조건에 대한 안정적인 씰링 솔루션을 제공합니다.
향상된 시스템 안정성: 유연한 보상 기능은 장비 인터페이스에 대한 파이프라인 응력의 영향을 줄이고 펌프 및 밸브와 같은 정밀 장비를 보호하며 서비스 수명을 연장합니다.
요약
씰링 호스로서 스테인레스 스틸 벨로우즈는 금속 재료의 고유한 장점과 주름진 구조의 유연한 설계를 통해 "높은 씰링, 저항, 긴 사용 수명 및 쉬운 설치"라는 포괄적인 이점을 달성합니다. 이는 산업용 씰링 분야, 특히 씰링 성능 및 환경 적응성에 대한 엄격한 요구 사항이 있는 시나리오에서 기존 호스를 업그레이드 및 교체하는 데 이상적인 선택이며 시스템의 안전하고 안정적인 작동을 확실하게 보장합니다.

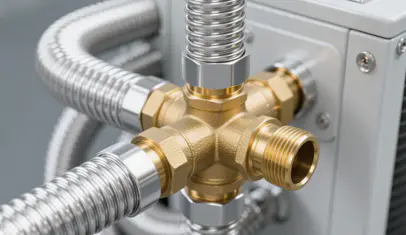

가스 전송 시스템에서 파이프라인의 안전성, 밀봉 성능 및 안정성은 시스템의 정상적인 작동 및 인력 안전과 직접적인 관련이 있습니다. 산업용 가스(산소, 질소, 수소 등), 연료 가스(천연가스, 액화석유가스), 특수 가스(부식성 가스, 고순도 가스 등) 등 전송 파이프라인에 대한 요구 사항은 매우 엄격합니다. 독특한 소재와 구조적 장점을 지닌 스테인레스 스틸 벨로우즈는 가스 전송 시 기존 파이프라인이 직면한 누출, 부식 및 진동 충격과 같은 문제를 효과적으로 해결할 수 있어 가스 시스템에 이상적인 선택입니다. 다음은 다양한 차원의 특정 솔루션에 대해 자세히 설명합니다.
핵심 성능 이점과 가스 시스템 요구 사항의 정확한 일치
파이프라인용 가스 시스템의 핵심 요구 사항은 절대 밀봉, 가스 부식에 대한 저항, 진동 및 충격에 대한 저항, 압력 변동에 대한 적응성 및 청정도 제어입니다. 아래 스테인리스강의 특성은 이러한 요구 사항을 완벽하게 충족할 수 있습니다.
극한의 밀봉 성능: 일체형 304, 316 및 기타 스테인레스 스틸 재료를 채택한 벨로우즈와 연결 끝단(예: 스레드, 플랜지)은 정밀 가공을 통해 긴밀한 협력을 달성합니다. 이를 통해 금속 간 견고한 밀봉을 실현하거나 특수 밀봉(예: 구리 개스킷, PTFE 개스킷)과 일치하여 가스 누출이 전혀 발생하지 않도록 할 수 있습니다. 고압 가스 시스템(사용 압력 최대 10MPa 이상)의 경우 밀봉 신뢰성이 고무 호스나 일반 금속 파이프라인에 비해 훨씬 높으며 누출율을 1×10101⁰ Pa·m3/s 이하로 제어할 수 있습니다.
우수한 가스 부식 저항성: 304 스테인리스강은 건조 가스(예: 산소, 질소) 및 비부식성 연료 가스에 의한 장기간 침식을 견딜 수 있습니다. 316 스테인리스강은 몰리브덴 함량으로 인해 황 함유 연료 가스, 염소 가스, 불화수소 및 기타 부식성 가스에 의한 부식에 저항할 수 있어 침식으로 인한 파이프라인 내벽에 구멍이 생기거나 불순물이 떨어지는 것을 방지하여 가스 전송의 순도를 보장합니다.
진동 및 압력 변동 저항: 벨로우즈의 환형 주름 구조는 탄성이 우수하여 압축기 작동 및 가스 시스템의 밸브 개폐로 인해 생성되는 진동 및 압력 펄스를 흡수하고 파이프라인 인터페이스의 응력 집중을 줄이고 견고한 연결로 인한 느슨한 누출 위험을 낮출 수 있습니다. 특히 가스 압축기, 저장 탱크 및 파이프라인 사이의 부품을 연결하는 데 적합합니다.
청정도 적응성: 내벽 전해 연마 후 표면 거칠기 Ra는 0.8μm 이하로 낮아질 수 있어 가스 중의 불순물이나 수분을 흡착하기 어렵고 입자가 떨어지지 않습니다. 고순도 가스(예: 전자 산업에 사용되는 초고순도 질소, 반도체 제조에 사용되는 특수 가스)의 전송 요구 사항을 충족하고 생산 품질에 영향을 미치는 가스 오염을 방지합니다.
넓은 온도 및 압력 적응성: 저온 액화 가스(예: 액체 질소, 액체 산소) 및 고온 가스 시스템의 기화 전달에 적응하여 -200℃ ~ 450℃의 온도 범위에서 안정적으로 작동할 수 있습니다. 작동 압력은 진공에서 30MPa까지 포괄하므로 저압 연료 가스 파이프라인(0.1MPa 미만)의 요구 사항을 충족할 수 있을 뿐만 아니라 고압 산업용 가스 전송 시스템에도 사용할 수 있습니다.
일반적인 애플리케이션 시나리오
스테인레스 스틸 벨로우즈는 특히 다양한 유형의 가스 시스템에서 전송 문제를 해결할 수 있습니다.
산업용 가스 전송 시스템
특히 용접 작업장 및 금속 가공 분야에서 산소, 질소, 아르곤과 같은 불활성 가스의 파이프라인 연결에 사용됩니다. 벨로우즈의 진동 저항은 산소 실린더와 파이프라인 사이의 연결에서 누출 위험을 줄일 수 있습니다.
수소 전달 시스템에서 316 스테인리스 스틸 소재는 수소 취성을 방지할 수 있으며 특수 밀봉 구조로 수소 누출로 인한 폭발 위험을 방지할 수 있습니다.
부식성 산업용 가스(예: 염소 가스, 이산화황)의 전송을 위해 316L 스테인레스 스틸 벨로우즈가 선택되어 가스로 인한 파이프라인 부식을 방지하고 시스템의 장기간 안전한 작동을 보장합니다.
가스 공급 시스템
도시천연가스와 액화석유가스의 실내외 배관 연결을 위해 가스 계량기, 밸브, 주배관 사이에 벨로우즈를 사용합니다. 유연한 보상을 통해 건물 침하 또는 온도 변화로 인한 파이프라인 변위로 인한 인터페이스 누출을 줄일 수 있습니다.
상업용 주방 및 산업용 가마의 가스 분지 파이프의 경우 벨로우즈의 내열성은 스토브 근처의 고온 환경에 적응할 수 있으며 노화 방지 성능은 장기간 사용으로 인한 고무 호스의 균열 및 누출을 방지합니다.
특수가스 및 고순도 가스 시스템
반도체 및 광전지 산업에서 고순도 가스(예: 초고순도 암모니아, 실란)의 전송을 위해 전해 연마된 내벽이 있는 벨로우즈는 가스와 파이프라인 간의 접촉 오염을 줄여 가스 순도(99.9999% 이상에 도달)를 보장할 수 있습니다.
실험실 가스 파이프라인(예: 가스 크로마토그래프용 운반 가스, 스펙트럼 분석용 특수 가스)의 경우 벨로우즈의 낮은 흡착성은 가스 성분의 안정성을 보장하고 실험 데이터의 정확성을 향상시킵니다.
가스 저장 및 처리 장비 연결
가스 저장 탱크, 실린더 및 기화기, 감압 밸브 사이의 연결을 위해 벨로우즈는 장비 작동 중 진동을 흡수하고 밸브 인터페이스의 밀봉 성능을 보호할 수 있습니다.
저온 가스(예: 액체 질소, 액체 아르곤) 저장 탱크의 액체 출구 파이프와 기화기 사이의 연결을 위해 벨로우즈는 저온에서 정상 온도까지의 온도 변화에 적응할 수 있어 열팽창 및 수축으로 인한 파이프라인의 균열을 피할 수 있습니다.
주요 선택 포인트 및 설치 사양
1. 과학적 선택
재료 선택: 가스 특성에 따라 재료를 결정합니다. 불활성 가스 및 연료 가스에는 304 스테인리스강이 선택됩니다. 316/316L 스테인레스 스틸은 해수 환경의 부식성 가스 및 연료 가스용으로 선택됩니다. 고순도 가스 시스템에는 전해 연마된 내벽을 갖춘 저탄소 스테인리스강(예: 316L)이 필요합니다.
구경 및 압력 등급: 가스 흐름에 따라 DN6-DN200 구경을 선택하십시오. 작동 압력은 시스템 설계 압력과 일치해야 합니다(예를 들어 가스 시스템의 경우 일반적으로 1.6MPa 등급이 선택되고 산업용 고압 가스의 경우 6.4MPa 이상의 등급이 선택됩니다).
연결 방법: 나사형 연결(가스 전용 실런트 사용)은 일반적으로 가스 시스템에 사용됩니다. 플랜지 연결(O-링 씰 포함)은 주로 산업용 가스 시스템에 사용됩니다. VCR 페이스 씰 조인트는 누출 및 청결을 보장하기 위해 고순도 가스 시스템용으로 선택되었습니다.
길이 및 보상량: 파이프라인 변위 요구 사항에 따라 길이를 결정하고 과도한 신축이나 압축으로 인해 씰에 영향을 주지 않도록 축 또는 측면 보상 여유분(보통 보상 금액은 벨로우즈 유효 길이의 10%를 초과하지 않음)을 확보합니다.
2. 설치 사양
화재 금지 및 청소 처리: 가스 시스템을 설치하기 전에 설치 중 스파크가 발생하지 않도록 파이프라인에 불순물이 없는지 확인하십시오. 고순도 가스 시스템을 설치하기 전, 벨로우즈 내벽을 무수 에탄올로 세척하여 오일 얼룩 및 입자를 제거하십시오.
굽힘 및 고정: 설치 중 굽힘 반경은 제품에 지정된 값(보통 파이프 직경의 5-8배)보다 작아서는 안 되며 강제 비틀림은 금지됩니다. 직선구간은 1.5~2미터 간격으로 고정브라켓을 설치하고, 굴곡구간 양단에는 가이드 브라켓을 추가하여 배관자중으로 인한 변형을 방지합니다.
밀봉 표면 보호: 연결하기 전에 플랜지 면과 나사산 인터페이스의 평탄도를 확인하고 버와 긁힘을 제거하십시오. 나사 연결 시에는 가스에 맞는 가스 전용 실란트를 바르고(가스용 PTFE 실링 테이프 등), 플랜지 연결용 가스와 호환되는 가스켓(가스용 내유성 고무 가스켓, 부식성 가스용 PTFE 가스켓 등)을 선택하세요.
누출 감지: 설치 후 누출 테스트를 수행해야 합니다. 가스 시스템의 기포 감지를 위해 인터페이스에 비눗물을 적용합니다. 헬륨 질량 분석기는 산업용 가스 및 고순도 가스 시스템에 사용되어 누출률이 시스템 요구 사항(예: 고순도 가스 시스템의 누출률 ≤1×10⁻11 Pa·m³/s)을 충족하는지 확인합니다.
신청 혜택
시스템 안전성 향상: 기존 아연 도금 강철 파이프 또는 고무 호스와 비교하여 스테인리스 스틸 벨로우즈의 누출 위험은 특히 연료 가스 및 수소와 같은 가연성 및 폭발성 가스가 포함된 가스 시스템에서 95% 이상 감소하여 잠재적인 안전 사고를 크게 줄일 수 있습니다.
수명 연장: 스테인레스 스틸 소재는 노화 방지 및 부식 방지 기능이 있으며 수명이 20년 이상으로 고무 호스(1~3년) 및 일반 강철 파이프(8~10년)보다 훨씬 길어 교체 빈도와 유지 관리 비용이 절감됩니다.
가스 순도 및 품질 보장: 고순도 가스 시스템에서는 파이프라인 오염으로 인한 제품 폐기(불순 가스로 인한 반도체 칩 결함 등)를 방지하고 생산 손실을 줄일 수 있습니다.
복잡한 작업 조건에 적응: 유연한 보상 기능은 건물 침하, 장비 진동 및 파이프라인 온도 변화의 영향을 해결하고 파이프라인 손상으로 인한 가동 중단 유지 관리를 줄이며 시스템 운영 안정성을 향상시킵니다.
요약
재료 적응, 구조 최적화 및 정밀 가공을 통해 스테인리스강 벨로우즈는 가스 시스템에서 "안전한 밀봉, 내식성 및 내구성, 깨끗한 전달"이라는 포괄적인 성능을 달성합니다. 기존 산업용 가스, 민간 연료 가스, 수요가 높은 특수 가스 시스템 등 무엇이든 신뢰할 수 있는 전송 솔루션을 제공하여 가스 시스템의 안전하고 안정적인 작동을 확실하게 보장합니다.

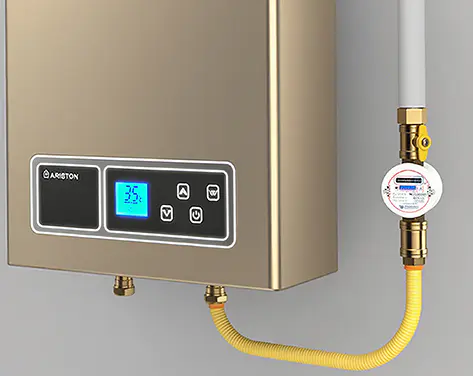

난방 시스템(민간 난방, 산업용 난방, 신에너지 난방 등 포함)에는 고온 저항, 열 피로 저항, 안정적인 밀봉, 열팽창 및 수축 적응성, 매체 호환성과 같은 파이프라인에 대한 핵심 요구 사항이 있습니다. 전통적인 금속 파이프(예: 아연도금 강철 파이프)는 열 응력으로 인해 균열이 발생하기 쉬운 반면, 플라스틱 파이프는 온도 상한으로 인해 제한됩니다. 그러나 독특한 소재와 구조 설계를 갖춘 스테인리스 스틸 벨로우즈는 이러한 문제를 효과적으로 해결할 수 있으며 난방 시스템을 위한 이상적인 파이프라인 솔루션이 될 수 있습니다. 다음은 다양한 차원의 특정 애플리케이션 솔루션에 대해 자세히 설명합니다.
난방 시스템 요구 사항에 대한 핵심 성능 이점의 심층적 적용
난방 시스템의 작동 환경은 큰 온도 변동(-10℃ ~ 300℃), 다양한 매체(온수, 증기, 열전도 오일 등), 열 응력 및 진동이 존재하는 것이 특징입니다. 스테인레스 스틸 벨로우즈의 성능은 다음 요구 사항을 정확하게 충족할 수 있습니다.
탁월한 고온 저항 및 열 안정성: 304 스테인리스강은 200℃ 미만의 중간 온도 환경(예: 민간 온수 난방)을 견딜 수 있고, 316 스테인리스강은 200~400℃의 고온 시나리오(예: 산업용 증기 파이프라인)에 적응할 수 있으며, 특수 등급(예: 310S)은 600℃ 이상의 개방형 난방 시스템에서도 안정적으로 작동할 수 있습니다. 재료는 장기간의 고온으로 인해 노화되거나 강도가 약화되지 않습니다.
열 피로 저항 및 팽창 보상 기능: 벨로우즈의 환형 주름 구조는 우수한 축 확장성을 제공합니다. 가열 시스템 시작(온도 상승) 및 종료(온도 하강) 주기 동안 열팽창 및 수축으로 인한 파이프라인의 길이 변화를 흡수할 수 있으며(보상량은 자체 길이의 5%-10%에 도달할 수 있음) 단단한 연결로 인해 발생하는 인터페이스 느슨해짐이나 파이프라인 균열을 줄일 수 있습니다. 보일러, 열교환기 및 기타 장비를 주요 파이프라인과 연결하는 데 특히 적합합니다.
중간 호환성 및 내식성: 뜨거운 물, 증기 및 열전도 오일과 같은 일반적인 가열 매체에 대한 내성을 가지고 있습니다. 304 스테인리스강은 물과 산소 부식에서 칼슘 및 마그네슘 이온의 스케일링을 방지할 수 있습니다. 316 스테인리스강은 황 함유 증기 및 약산성 열전도 매체의 침식을 견딜 수 있어 파이프라인 내벽의 부식 및 천공으로 인한 매체 누출을 방지합니다.
씰링 신뢰성 및 압력 베어링 용량: 정밀 가공된 플랜지, 스레드 및 기타 연결 구조를 통해 고온 저항 씰링 가스켓(예: 흑연 가스켓, 금속 클래드 가스켓)과 결합되어 장기간 고온에서 누출 없는 씰링을 달성할 수 있습니다. 작동 압력은 1.6-10MPa에 도달할 수 있어 저압 민간 난방(0.6MPa 미만) 및 고압 산업용 증기 시스템(4.0MPa 이상)의 압력 요구 사항을 충족합니다.
열전도 효율 및 에너지 절약: 스테인레스 스틸의 열전도율(약 16-21W/(m·K))은 플라스틱 파이프보다 높으며, 벨로우즈의 환형 구조는 매체와 파이프라인 사이의 접촉 면적을 늘려 열 전달을 가속화할 수 있습니다. 동시에 파이프라인의 외벽에는 편리하게 단열층을 장착하여 열 손실을 줄이고 시스템의 에너지 절약 성능을 향상시킬 수 있습니다.
일반적인 애플리케이션 시나리오
스테인레스 스틸 벨로우즈는 다양한 유형의 난방 시스템에서 기존 파이프라인의 적용 문제점을 구체적으로 해결할 수 있습니다.

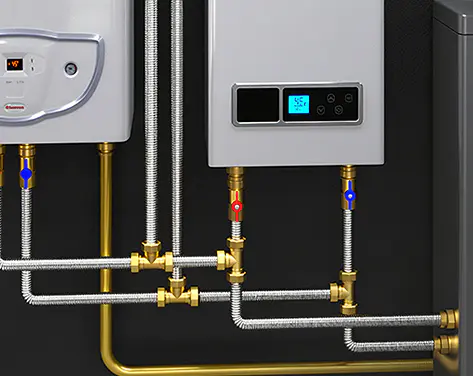

민간 난방 및 온수 시스템
라디에이터와 메인 파이프 사이의 분지 파이프 연결: 벨로우즈의 유연성을 사용하여 벽, 가구와 같은 장애물을 쉽게 우회하고 엘보 사용을 줄이고 물 흐름 저항을 낮출 수 있습니다. 동시에 난방 및 비난방 시즌 동안 파이프라인 확장 및 수축을 흡수하여 인터페이스 누출을 방지합니다.
벽걸이형 보일러와 온수관 연결: 벽걸이형 보일러 작동 중 80~95℃의 온수 온도를 견딜 수 있고, 잦은 시동 및 정지로 인한 열피로에 견딜 수 있으며, 고무 호스(노화되기 쉬움) 및 구리 파이프(강한 강성)보다 내구성이 뛰어나고 사용 수명이 15년 이상입니다.

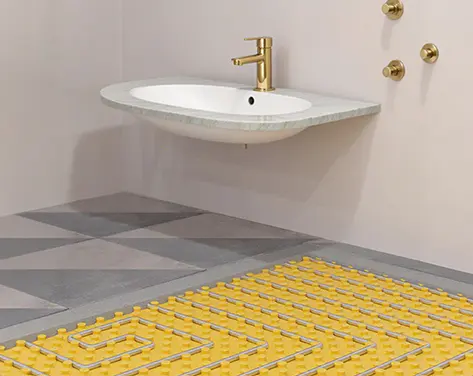

저온 바닥 복사난방(물 바닥 난방) 매니폴드 연결: 소구경(DN15-DN25) 벨로우즈는 바닥 난방 파이프의 다분기 레이아웃에 적응하고 물 흐름 저항을 줄이고 방열 균일성을 향상시킬 수 있습니다.
산업용 난방 시스템
보일러와 증기 파이프라인 사이의 연결: 석탄 연소/가스 연소 보일러 출구에서 벨로우즈는 보일러 시동 중 심각한 열팽창을 흡수하고 밸브와 파이프라인 인터페이스를 보호하며 증기 누출을 방지할 수 있습니다(증기 온도는 일반적으로 150-300℃, 압력 1.0-4.0MPa).
열전도 오일 가열 시스템: 열전도 오일로를 원자로, 건조기 및 기타 장비와 연결하는 데 사용됩니다. 316 스테인리스강은 열전도유(온도 200~300℃)의 장기간 침식을 견딜 수 있으며, 펌프 작동으로 발생하는 진동 저항으로 배관 연결부의 풀림을 방지합니다.
전기 가열 장비의 파이프라인 연결: 전기 가열 반응기의 입구 및 출구 파이프라인과 같은 벨로우즈는 전기 가열 요소의 국지적 고온에 적응할 수 있으며 플라스틱 파이프에서 냄새 방출 문제가 없습니다.
신에너지 난방 시스템
태양열 집열 시스템의 순환 파이프라인: 태양열 집열기와 온수 저장 탱크를 연결하는 304 스테인리스 스틸은 직사광선 및 비 부식 하에서 고온(70-100℃)을 견딜 수 있으며 유연한 구조는 설치 각도로 인한 집열기의 약간의 변위에 적응합니다.
공기열 히트펌프의 물 순환 파이프라인: -10℃ ~ 55℃의 온도 변동 범위에서 벨로우즈는 환경 온도 변화로 인한 파이프라인의 팽창 및 수축을 보상하여 플라스틱 파이프의 저온 취성 또는 고온 변형을 방지할 수 있습니다.
특수 난방 시나리오
식품 가공 산업의 증기 소독 파이프라인: 스테인레스 스틸 벨로우즈의 내벽은 매끄럽고 청소가 쉽고 식품 위생 표준(예: 3A 인증)을 충족하며 121℃ 고온 증기 소독을 견디고 녹 오염 위험이 없습니다.
실험실 가열 장비(예: 오일 배스, 항온 탱크)의 파이프라인 연결: 소구경 벨로우즈(DN6-DN15)는 정밀 장비에 정확하게 적응할 수 있으며 진동 저항은 실험 중에 안정적인 매체 전송을 보장합니다.
주요 선택 포인트 및 설치 사양
1. 과학적 선택
재료 매칭: 중간 온도 시스템(≤200℃)에는 304 스테인레스 스틸이 선택됩니다. 316 스테인레스 스틸은 고온 시스템(200-400℃) 또는 부식성 매체(예: 황 함유 증기)에 선택됩니다. 초고온 시스템(>400℃)에는 310S 스테인리스 스틸이 선택됩니다.
구경 및 압력 등급: 열매체의 유량에 따라 DN10-DN300 구경을 선택합니다(DN15-DN50은 일반적으로 민간용으로 사용되며 DN50-DN200은 산업용으로 사용됩니다). 작동 압력은 시스템 설계 압력의 ≥1.25배여야 합니다(예를 들어 증기 시스템의 설계 압력이 1.6MPa인 경우 정격이 ≥2.0MPa인 벨로우즈를 선택하십시오).
연결 방법: 스레드 연결(내열성 원료 테이프 사용)은 토목 시스템에서 일반적으로 사용됩니다. 플랜지 연결(금속 상처 개스킷 포함)은 대부분 산업 시스템에 사용됩니다. 정밀 장비 연결을 위해 페룰 조인트를 선택할 수 있습니다(데드 코너 없이 세척성을 보장하기 위해).
팽창 보상량: 파이프라인 길이와 온도 차이에 따라 열팽창량을 계산합니다(공식: ΔL=α×L×ΔT, 여기서 α는 스테인리스 강의 선팽창 계수). 과도한 신축이나 압축을 피하기 위해 벨로우즈의 보상량이 계산된 값 이상인지 확인합니다.
2. 설치 사양
전처리 및 청소: 설치 전 파이프라인의 산화물 스케일 및 오일 얼룩을 제거합니다. 고온 시스템은 탈지해야 합니다(예: 트리클로로에틸렌으로 청소). 식품 및 제약 장비와 연결할 때 미생물 성장을 방지하기 위해 내벽이 전해 연마된 벨로우즈를 선택해야 합니다.
굽힘 및 고정: 굽힘 반경은 제품에 지정된 반경 이상입니다(보통 파이프 직경의 6-10배). 주름 변형을 유발하기 위해 냉간 굽힘 중에 과도한 힘을 가하는 것은 금지되어 있습니다. 직선구간은 2~3m 간격으로 슬라이딩 지지대를 설치하고(축팽창 가능), 보상구간 양단에는 고정 지지대를 설치하여 횡변위를 제한하였습니다.
밀봉 및 절연: 플랜지 연결을 사용하는 경우 편심 하중으로 인한 밀봉 실패를 방지하기 위해 볼트를 균일하게(대각선으로 단계별로) 조입니다. 고온 파이프라인은 벨로우즈 외부에 단열층(예: 암면, 규산알루미늄)으로 감싸야 하지만 단열층이 벨로우즈의 보상을 방해하지 않도록 확장 공간을 확보해야 합니다.
시운전 및 테스트 : 설치 후 수압 테스트를 실시합니다 (테스트 압력은 작동 압력의 1.5 배, 누출없이 30 분간 압력을 유지합니다). 고온 시스템은 벨로우즈의 원활한 팽창 및 수축 여부와 인터페이스에 누출이 있는지 모니터링하기 위해 핫 커미셔닝을 수행해야 합니다.
신청 혜택
시스템 사용 수명 연장: 스테인리스 스틸 벨로우즈의 열 피로 저항으로 인해 난방 시스템의 문제 없는 작동 주기를 10년 이상으로 연장할 수 있습니다. 이는 아연 도금 강관(5~8년) 및 플라스틱 파이프(3~5년)의 수명을 훨씬 초과하여 교체 비용을 절감합니다.
유지 관리 비용 절감: 내식성과 고온 저항은 파이프라인 부식 및 파열로 인한 정지 유지 관리를 줄이고 연간 유지 관리 비용을 40%-60%까지 줄일 수 있습니다. 특히 산업용 난방 시스템에서는 매체 누출로 인한 생산 손실을 피할 수 있습니다.
운영 안전성 향상: 누수 방지 실링 및 열 응력 방지 설계로 고온 매체(증기 및 열전도유 등)의 누출로 인한 화상 및 화재 위험을 줄이고, 민간 난방 시 가정용 누수로 인한 재산 손실을 줄일 수 있습니다.
시스템 적응성 향상: 유연한 보상 기능을 통해 건물 구조(예: 벽 및 바닥)에 의해 파이프라인 설치가 제한되지 않으며 특히 오래된 건물의 난방 시스템 변형에 적합하여 벽 굴착 및 구조적 손상이 줄어듭니다.
요약
재료와 구조의 이중 장점을 통해 스테인레스 스틸 벨로우즈는 난방 시스템에서 "고온 저항, 팽창 방지, 안정적인 밀봉 및 긴 서비스 수명"이라는 포괄적인 성능을 달성합니다. 민간 난방의 안락한 요구사항이든 산업용 난방의 혹독한 작업 조건이든, 신뢰할 수 있는 파이프라인 솔루션을 제공하여 난방 시스템의 효율적이고 안전한 작동을 위한 견고한 기반을 마련할 수 있습니다.

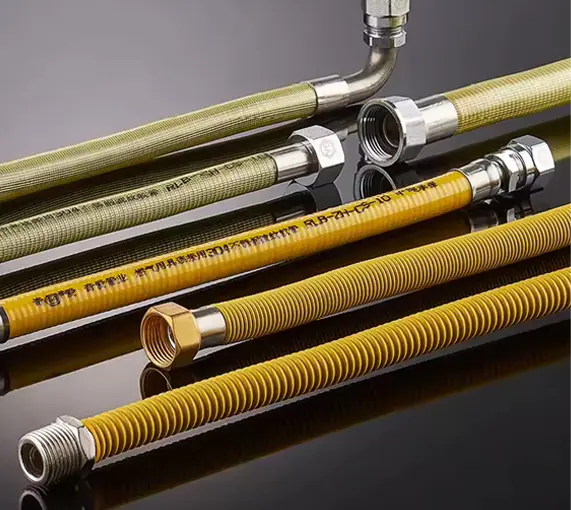

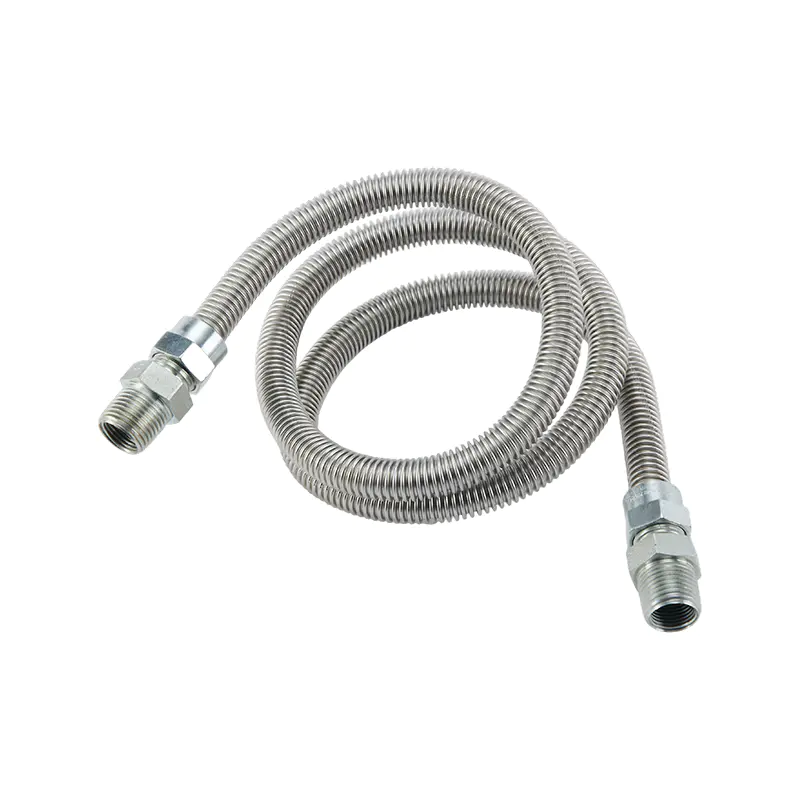

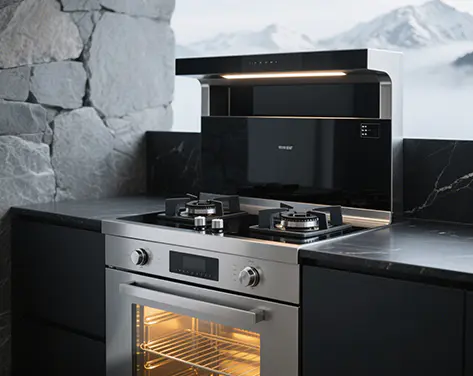

스토브(가정용 가스 스토브, 상업용 주방 스토브, 산업용 용광로 등 포함)에는 안전성 및 누출 방지성, 고온 저항, 가스 및 불순물에 대한 내식성, 설치 유연성 및 장기 신뢰성과 같은 파이프라인 연결에 대한 엄격한 요구 사항이 있습니다. 기존의 고무 호스는 노후화, 균열 및 쥐에 물리기 쉬운 반면, 견고한 금속 파이프는 유연성이 부족하여 설치가 어렵습니다. 독특한 재료 특성과 구조적 설계를 갖춘 스테인레스 스틸 벨로우즈는 이러한 문제점을 효과적으로 해결하고 스토브 연결 파이프라인에 이상적인 선택이 될 수 있습니다. 다음은 다양한 차원의 특정 애플리케이션 솔루션에 대해 자세히 설명합니다.
핵심 성능 이점 및 스토브 요구 사항과의 정확한 일치
스토브의 작동 환경은 높은 주변 온도(버너 근처에서 최대 150℃), 잦은 점화 및 화염 정지, 가스(천연가스, 액화석유가스) 및 응축수와의 접촉, 안전하고 유연한 연결의 필요성 등이 특징입니다. 스테인레스 스틸 벨로우즈의 성능은 다음 요구 사항을 정확하게 충족할 수 있습니다.
뛰어난 안전성과 누수 방지 : 고품질 304 스테인리스 스틸을 사용하여 벨로우즈가 중앙에 이음새가 없는 일체형 구조로 되어 있어 누수 위험이 적습니다. 연결 끝부분(나사산 또는 빠른 연결)은 정밀 가공되었으며 가스와 호환되는 특수 밀봉 링(예: 니트릴 고무 또는 EPDM)이 장착되어 있어 장기간 사용 및 온도 변화에도 안정적인 밀봉을 보장합니다.
고온 저항 및 내화성: 스토브 버너 근처의 주변 온도보다 훨씬 높은 최대 300℃의 고온을 견딜 수 있습니다. 실수로 화염에 닿아도 녹거나 타지 않아 호스 연소로 인한 화재 사고를 예방할 수 있어 고무 호스보다 훨씬 안전합니다.
내식성 및 가스 호환성: 가스 성분(예: 천연가스의 황화물) 및 가스 연소 시 발생하는 응축수로 인한 부식에 강하여 녹 및 천공을 방지합니다. 천연가스, 액화석유가스, 인공가스 등 다양한 가스와 재료의 분해나 반응 없이 호환 가능합니다.
유연성 및 설치 적응성: 벨로우즈는 주방의 복잡한 공간 배치에 맞게 자유롭게 구부릴 수 있습니다(최소 굽힘 반경은 파이프 직경의 3~5배). 가스 공급원(가스 계량기, 가스 실린더)을 스토브에 쉽게 연결할 수 있어 엘보우와 어댑터의 필요성이 줄어들고 설치 과정이 단순화됩니다.
노화 방지 및 긴 수명: 온도, 자외선, 오일 연기로 인해 노화, 경화 및 균열이 발생하기 쉬운 고무 호스와 달리 스테인레스 스틸 벨로우즈는 노화 방지 성능을 가지고 있습니다. 사용 수명은 10~15년에 달할 수 있으며 이는 고무 호스의 사용 수명인 18개월~2년을 훨씬 초과하므로 교체 빈도가 줄어듭니다.
일반적인 애플리케이션 시나리오
스테인레스 스틸 벨로우즈는 다양한 유형의 스토브에 적용되어 연결 문제를 해결할 수 있습니다.

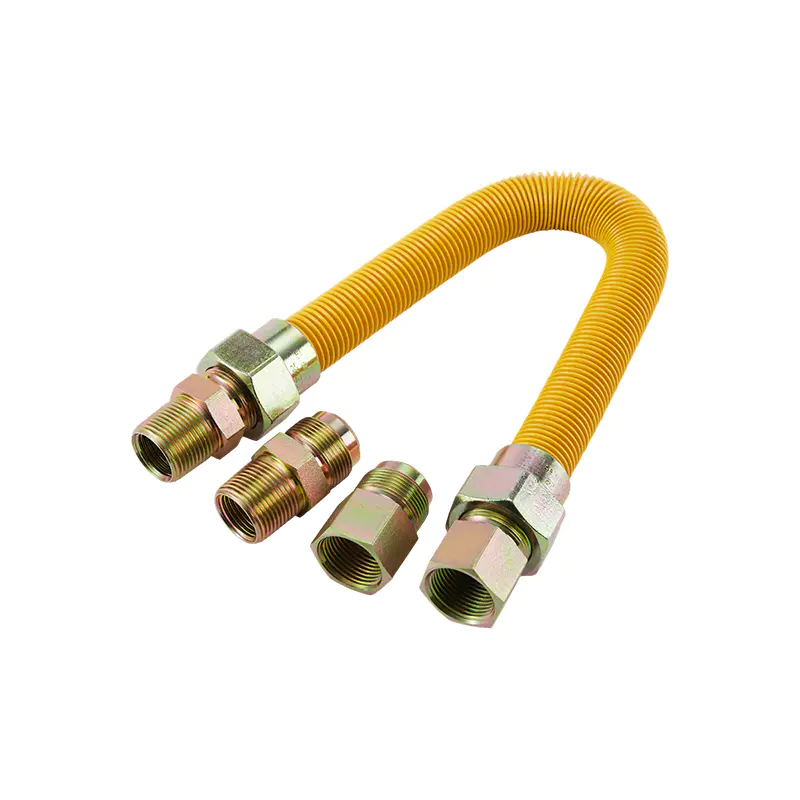

가정용 가스레인지
가스 계량기와 스토브 연결: 가정 주방에서 가스 계량기나 가스 밸브를 스토브에 연결하는 데 사용됩니다. 유연성 덕분에 캐비닛을 통과하고 장애물 주위로 라우팅할 수 있어 고무 호스가 부서지거나 꼬이는 안전 위험을 피할 수 있습니다.
빌트인 스토브 연결: 캐비닛에 설치된 빌트인 스토브의 경우 벨로우즈를 좁은 공간에 맞게 적절한 모양으로 구부릴 수 있어 통풍이 잘되고 가스 축적을 방지할 수 있습니다.
상업용 주방 스토브
레스토랑 및 매점의 대형 스토브: 상업용 스토브(웍 스토브, 스팀 스토브 등)를 가스 파이프라인과 연결하는 데 사용됩니다. 상업용 주방의 고온 환경과 사용 중 스토브의 진동을 견딜 수 있어 안정적인 가스 공급이 가능합니다.
가스 프라이어 및 오븐: 벨로우즈의 높은 내열성은 작동 중 고열을 발생시키는 가스 프라이어 및 오븐을 연결하는 데 적합하며 고온으로 인한 파이프라인 손상을 방지합니다.
산업용로
산업용 가열로 및 소둔로: 산업용로의 가스 공급 파이프라인에 사용됩니다. 이는 용광로 주변의 고온과 산업용 가스의 압력 변동에 적응할 수 있어 안전하고 지속적인 가스 공급을 보장합니다.
주요 선택 포인트 및 설치 사양
1. 과학적 선택
재질 및 구경: 304 스테인레스 스틸은 가정용 및 일반 상업용 스토브에 충분합니다. 더 가혹한 조건의 산업 환경에서는 더 나은 내식성을 위해 316 스테인레스 스틸을 선택할 수 있습니다. 구경은 스토브의 가스 소비량에 따라 선택되며, 일반적으로 가정용 스토브의 경우 DN10(3/8인치), 상업용 스토브의 경우 DN15(1/2인치) 이상입니다.
길이 및 압력 등급: 길이는 적절해야 하며, 과도한 파이프라인 저항을 피하기 위해 일반적으로 가정용으로 2미터를 초과하지 않아야 합니다. 가스 공급 압력 요구 사항을 충족하려면 압력 등급이 1.6MPa 이상이어야 합니다(일반적으로 가정용의 경우 2~3kPa, 상업용의 경우 최대 5kPa).
연결 유형: 가정용 스토브는 일반적으로 가스 전용 너트와 나사산 연결을 사용합니다. 상업용 스토브는 편리한 분해 및 유지 관리를 위해 플랜지 연결 또는 빠른 연결 조인트를 사용할 수 있습니다.
2. 설치 사양
과도한 굽힘 및 비틀림 방지: 설치 중 굽힘 반경은 벨로우즈 구조의 손상을 방지하고 서비스 수명과 안전에 영향을 미치지 않도록 지정된 값보다 작아서는 안 됩니다. 씰이 느슨해지지 않도록 파이프라인을 비틀지 마십시오.
견고한 고정: 벨로우즈는 마모의 원인이 될 수 있는 흔들림 및 다른 물체와의 마찰을 방지하기 위해 간격(50-80cm마다)으로 특수 클립으로 고정해야 합니다. 설치 시 배관을 무리하게 당기지 마세요.
파이프라인은 스토브 버너 및 기타 고온 부품으로부터 최소 30cm의 거리를 유지해야 합니다. 부득이한 경우에는 단열 대책(단열 슬리브 등)을 취해야 합니다.
누출 감지: 설치 후 누출 테스트를 수행해야 합니다. 연결 부분에 비눗물을 바르십시오. 기포가 생성되지 않으면 누출이 없음을 나타냅니다. 위험을 피하기 위해 누출 감지를 위해 불꽃을 사용하지 마십시오.
정기 검사 및 교체: 벨로우즈에 손상, 부식 또는 느슨한 연결 흔적이 있는지 정기적으로 점검하십시오. 수명이 다했거나 손상된 경우 적시에 교체해야 하며 전문 인력이 교체해야 합니다.
신청 혜택
안전성 향상 : 스테인레스 스틸 벨로우즈 사용으로 노후화, 쥐물림, 고무호스의 고온으로 인한 가스누출 위험을 감소시켜 가스폭발 및 화재사고를 효과적으로 예방하여 인명과 재산의 안전을 보장합니다.
유지 관리 비용 절감: 수명이 길어 고무 호스에 비해 교체 빈도가 줄어들어 비용과 자주 교체해야 하는 수고가 줄어듭니다. 동시에 내식성은 파이프라인 손상으로 인한 유지 관리 작업을 줄여줍니다.
설치 단순화: 벨로우즈의 유연성으로 인해 스토브 파이프라인 설치가 더욱 편리해지며 다양한 주방 레이아웃에 적응하고 시공 난이도가 줄어들며 설치 효율성이 향상됩니다.
안전 표준 준수: 가스 기기에 대한 국가 안전 표준 요구 사항(예: GB 29993-2013 "가스용 스테인레스 스틸 골판 호스")을 충족하고 관련 부서의 검사를 통과하여 규정 준수를 보장합니다.
요약
안전성, 고온 저항성, 내식성, 유연성 및 긴 수명을 갖춘 스테인레스 스틸 벨로우즈는 다양한 스토브에 안정적인 연결 솔루션을 제공합니다. 이는 기존 연결 파이프라인의 안전 위험과 설치 어려움을 효과적으로 해결하며 스토브 가스 공급 시스템의 안전성과 신뢰성을 향상시키는 데 이상적인 선택입니다.

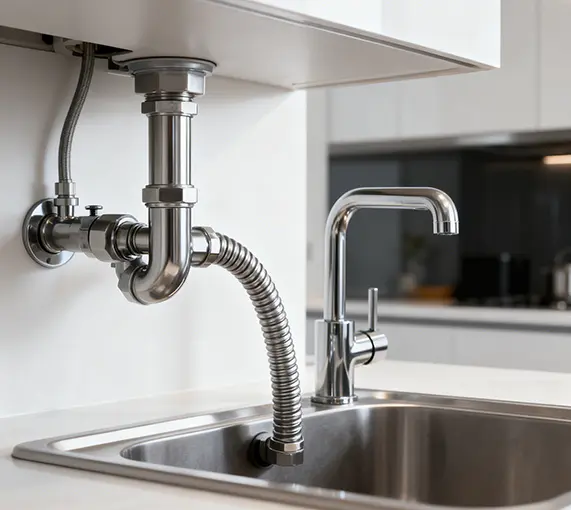

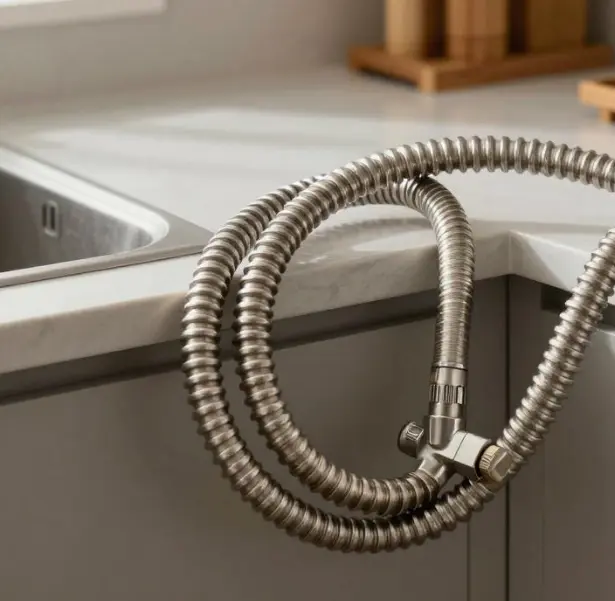

위생 시스템(의료 위생, 식품 및 음료 가공, 의약품 생산 및 공공 위생 시설 포함)은 높은 청결도, 내식성, 손쉬운 청소, 무독성, 위생 표준 준수 등 파이프라인에 대한 매우 엄격한 요구 사항을 가지고 있습니다. 기존 파이프라인(예: 플라스틱 파이프 또는 일반 금속 파이프)은 쉽게 오염되거나 청소가 어렵거나 열악한 환경에서 부식되는 등의 문제를 안고 있는 경우가 많습니다. 재료 특성과 구조 설계를 갖춘 스테인레스 스틸 벨로우즈는 위생 시스템의 특별한 요구 사항을 완벽하게 충족할 수 있으며 신뢰할 수 있는 파이프라인 솔루션이 될 수 있습니다. 다음은 다양한 차원의 특정 애플리케이션 솔루션에 대해 자세히 설명합니다.
핵심 성능 이점과 위생 시스템 요구 사항의 정확한 일치
위생 시스템은 빈번한 청소(CIP/SIP), 다양한 세척제(산, 알칼리)와의 접촉, 고온 소독 및 엄격한 미생물 성장 방지를 특징으로 하는 환경에서 작동합니다. 스테인레스 스틸 벨로우즈의 성능은 다음 요구 사항을 정확하게 충족할 수 있습니다.
탁월한 내식성: 304 또는 316L 스테인리스 스틸로 제작되어 위생 시스템에 사용되는 다양한 세척제(예: 과아세트산, 수산화나트륨) 및 소독제의 부식을 방지할 수 있습니다. 316L 스테인레스 스틸은 몰리브덴 함량이 높으며 염화물 이온 부식에 대한 저항성이 더 강하므로 염분 함량이 높은 환경(예: 해산물 가공)이나 염소 함유 소독제를 자주 사용하는 환경에 적합합니다.
높은 청정도 및 무독성: 전해연마 후 벨로우즈 내벽이 매끄러워(Ra ≤ 0.8μm) 사각지대나 기공이 없어 미생물(박테리아, 곰팡이 등)의 부착 및 번식을 방지할 수 있습니다. 유해물질을 방출하지 않으며 FDA, 3A, USP Class VI 등 국제위생기준을 준수하여 매체(물, 식품, 의약품)가 오염되지 않도록 보장합니다.
온도 저항성 및 소독 적응성: 고온 소독 과정(예: 121℃ 포화 증기 멸균 30분간)과 저온 환경(최저 -40℃)을 견딜 수 있어 청소 및 운영 중 위생 시스템의 빈번한 온도 변화에 적응할 수 있습니다. 온도 변화로 인해 변형되거나 노화되지 않습니다.
매끄러운 내부 벽 및 낮은 오염 위험: 매우 매끄러운 내부 표면은 미디어 잔류물의 보유를 줄여 CIP(Clean-in-Place) 프로세스 중에 청소가 용이합니다. 표면이 거친 파이프에 비해 세척 빈도와 세척제 사용을 줄여 비용을 절감하고 환경에 미치는 영향을 줄일 수 있습니다.
기계적 강도 및 긴 수명: 높은 인장 강도(≥520MPa)와 내충격성을 가지며 위생 파이프라인의 압력 변동(보통 0.1-1.0MPa)을 견딜 수 있으며 설치 또는 사용 중에 손상되기 쉽지 않습니다. 수명은 플라스틱 파이프의 수명(3~5년)을 훨씬 초과하는 10년 이상에 달할 수 있어 교체 및 유지 관리 빈도가 줄어듭니다.
일반적인 애플리케이션 시나리오
스테인레스 스틸 벨로우즈는 다양한 유형의 위생 시스템에서 기존 파이프라인의 적용 문제점을 해결할 수 있습니다.
의료 및 의료 위생 시스템
의료용 물 공급 파이프라인: 병원에서 정제수, 멸균수, 투석수 수송에 사용됩니다. 벨로우즈의 매끄러운 내벽과 내식성은 수질의 2차 오염을 방지하여 의료용수 사용의 안전성을 보장합니다.
소독 파이프라인 연결: 오토클레이브, 멸균기 및 기타 장비를 연결하여 고온 및 고압 증기 소독을 견딜 수 있어 소독 과정에서 파이프라인의 견고성을 보장합니다.
수술실의 폐수 배출: 수술실에서 오염된 폐수를 배출하는 데 사용되는 316L 스테인레스 스틸 벨로우즈는 폐수의 혈액, 약물 및 소독제로 인한 부식을 방지할 수 있습니다.
식품 및 음료 가공 위생 시스템
원료 운송 파이프라인: 유제품, 음료 및 양조 생산 라인에서 원료(우유, 주스, 시럽 등)를 운송하는 데 사용됩니다. 무독성의 매끄러운 내벽은 재료 잔류물과 박테리아 성장을 방지하여 식품 등급 위생 요구 사항을 충족합니다.
세척 파이프라인 시스템: CIP 세척 장비와 생산 장비를 연결하여 고온 세척액(80-95℃) 및 화학 세척제의 침식을 견딜 수 있어 파이프라인 손상 없이 효과적인 세척을 보장합니다.
식품 공장의 증기 멸균 파이프라인: 식품 멸균 공정에서 증기 운송에 사용되며 잦은 고온 증기 충격에 적응하고 안정적인 성능을 유지합니다.
의약품 생산 위생 시스템
API(활성 제약 성분) 운송: 제약 작업장에서 API 및 중간 제품을 운송하는 데 사용됩니다. 벨로우즈는 GMP 기준을 충족하며 흡착이나 침출이 없어 의약품의 순도를 보장합니다.
정제수 및 주입 파이프라인용 물: 수처리 장비와 충전 라인을 연결하여 정제수의 고온 순환을 견딜 수 있으며 주입 시스템용 물의 엄격한 위생 요구 사항을 충족합니다.
공공위생시설

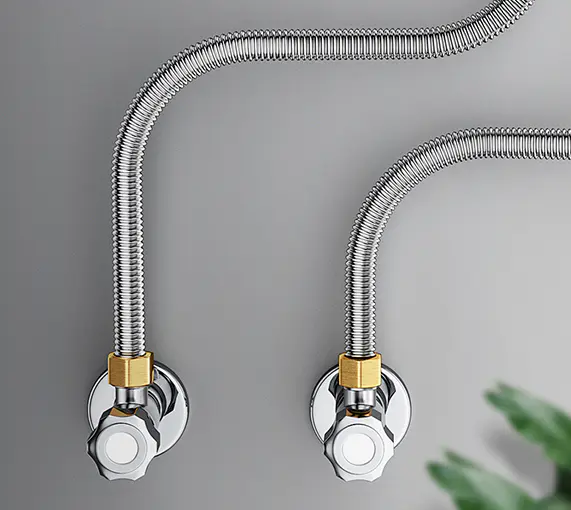

공중화장실 급수관: 체육관, 수영장 등 교통량이 많은 공공장소에 사용되며 염소 함유 물에 대한 부식에 강하고 내압성이 좋아 물을 자주 사용하는 데 적합합니다.
공공장소 폐수처리관 : 역, 공항 등 생활폐수 수송용으로 폐수 중 유기물로 인한 부식에 강하고 내벽이 매끄러워 막히기 어렵습니다.
주요 선택 포인트 및 설치 사양
1. 과학적 선택
재료 선택: 304 스테인리스 스틸은 일반 위생 환경(예: 공중 화장실)에 적합합니다. 316L 스테인리스 스틸은 부식이 심한 열악한 환경(예: 의약품 생산, 해산물 가공)이나 강력한 소독제를 자주 사용하는 경우에 선호됩니다.
구경 및 압력 등급: 위생 시스템의 유량 요구 사항에 따라 구경(DN15-DN100)을 선택합니다. 예를 들어 소구경(DN15-DN32)은 의료용 용수 공급에 사용되고 중구경(DN40-DN80)은 식품 가공 파이프라인에 사용됩니다. 압력 등급은 작동 압력의 1.5배 이상이어야 합니다(일반적으로 1.0-1.6MPa).
표면 처리: 내벽은 평활함과 손쉬운 청소를 보장하기 위해 전해 연마(Ra ≤ 0.8μm)를 거쳐야 합니다. 내식성을 강화하기 위해 외벽을 연마하거나 부동태화할 수 있습니다.
연결 방법: 위생 클램프 연결(Tri-Clamp)이 일반적으로 사용되며 분해 및 청소가 쉽고 자주 유지 관리가 필요한 시스템에 적합합니다. 위생 개스킷(예: EPDM, PTFE)이 있는 플랜지 연결은 밀봉 및 위생을 보장하기 위해 고압 파이프라인에 사용됩니다.
2. 설치 사양
청결 관리: 설치 전 벨로우즈를 청소(순수 또는 알코올 사용)하여 오일, 녹 및 기타 불순물을 제거해야 합니다. 제약 및 식품 시스템의 경우 무균 요구 사항을 충족하려면 탈지 및 부동태화 처리가 필요합니다.
사각지대 방지: 설치 중에 팔꿈치와 티의 사용을 최소화하십시오. 필요한 경우 먼지가 쌓이는 사각지대를 피하기 위해 반경이 큰 위생 엘보우를 사용하십시오. 벨로우즈의 굽힘 반경은 청결도에 영향을 미치는 변형을 방지하기 위해 파이프 직경의 5배 이상이어야 합니다.
밀봉 요구 사항: 밀봉 개스킷은 식품 등급 또는 의료 등급(예: 고온용 EPDM, 산 및 알칼리 저항용 PTFE)이어야 하며 개스킷 노화로 인한 박테리아 성장을 방지하기 위해 정기적으로 교체해야 합니다.
멸균 및 테스트: 설치 후 압력 테스트(순수 또는 압축 공기 사용)를 수행하여 누출이 없는지 확인하십시오. 무균 시스템의 경우 SIP(Sterilization-in-Place) 멸균을 수행하여 파이프라인이 미생물 제한(≤ 10 CFU/100mL)을 충족하는지 확인합니다.
신청 혜택
위생 안전성 보장: 스테인레스 스틸 벨로우즈의 매끄러운 내벽과 내식성은 미생물 오염 및 매체 품질 저하를 방지하여 식품 및 의약품 생산 시 제품 폐기를 줄이고 의료 시스템의 의료 사고를 방지합니다.
유지 관리 비용 절감: 긴 서비스 수명과 손쉬운 청소 특성으로 인해 파이프라인 교체 및 청소 빈도가 줄어듭니다. 플라스틱 파이프에 비해 연간 유지관리 비용을 40%-60% 절감할 수 있습니다.
규제 요구 사항 준수: 국제 위생 표준(FDA, 3A, GMP 등) 및 위생 시스템에 대한 국가 규제 요구 사항을 충족하여 규정 위반으로 인한 처벌이나 생산 중단을 방지합니다.
생산 효율성 향상: 안정적인 성능은 위생 시스템의 안정적인 작동을 보장하고 파이프라인 오류로 인한 가동 중지 시간을 줄입니다. 위생 연결부를 쉽게 분해하면 유지 관리 및 청소 프로세스가 가속화됩니다.
요약
내식성, 높은 청결성 및 위생 표준 준수 기능을 갖춘 스테인레스 스틸 벨로우즈는 위생 시스템을 위한 "안전하고 신뢰할 수 있으며 효율적인" 파이프라인 솔루션을 제공합니다. 의료, 식품, 제약 또는 공중 보건 분야에서 엄격한 위생 요구 사항과 복잡한 작업 조건을 충족하여 위생 시스템의 안전한 작동을 위한 견고한 기반을 마련할 수 있습니다.

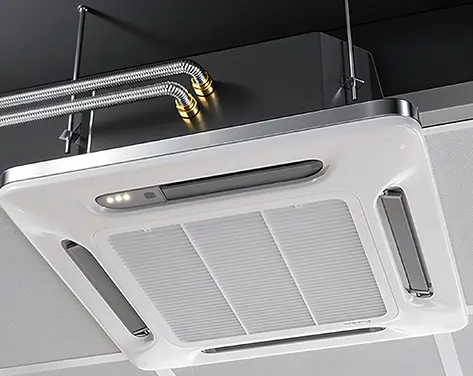

공조 및 환기 시스템(중앙 공조, 상업용 환기, 청정 공조 등 포함)에는 원활한 공기/매체 전달, 진동 저항 및 소음 감소, 온도 및 습기 저항, 유연한 설치 및 장기 안정성과 같은 파이프라인에 대한 핵심 요구 사항이 있습니다. 기존의 공기 덕트(예: 아연 도금 강판 덕트)는 강성이 높고 진동 소음이 큰 등의 문제가 있는 반면, 플라스틱 파이프는 온도 저항과 강도로 인해 제한됩니다. 독특한 소재와 구조적 장점을 지닌 스테인리스 스틸 벨로우즈는 공조 및 환기 시스템의 복잡한 작업 조건에 효과적으로 적응할 수 있어 파이프라인 성능을 최적화하는 이상적인 선택이 됩니다. 다음은 다양한 차원의 특정 애플리케이션 솔루션에 대해 자세히 설명합니다.
핵심 성능 이점과 시스템 요구 사항의 정확한 일치
공조 및 환기 시스템의 작동 환경은 온도 변동(-10℃ ~ 80℃), 높은 습도, 빈번한 장비 진동, 바람 저항 및 소음을 줄여야 하는 필요성 등을 특징으로 합니다. 스테인레스 스틸 벨로우즈의 성능은 다음 요구 사항을 정확하게 충족할 수 있습니다.
우수한 온도 및 내습성: 304 스테인리스강은 -40℃ ~ 300℃의 온도 범위에서 안정적으로 작동할 수 있으며, 공급 공기(12-18℃), 환기(실온) 및 배기 온도(-10℃ ~ 60℃)에 대한 공조 시스템의 요구 사항을 완전히 충족합니다. 동시에 스테인레스 스틸은 물이나 곰팡이를 흡수하지 않으며 습도가 높은 환경(예: 지하실, 수영장 환기)에서 부식에 저항하여 파이프라인 녹 또는 박테리아 성장을 방지할 수 있습니다.
진동 저항 및 소음 감소 기능: 벨로우즈의 환형 골판지 구조는 우수한 탄성 충격 흡수 성능을 가지고 있어 에어컨 장치 및 팬의 작동으로 인해 발생하는 진동(진동 주파수 10-100Hz)을 흡수하고 파이프라인 및 건물 구조로의 진동 전달을 줄이고 소음을 줄일 수 있습니다(단단한 공기 덕트와 비교하여 소음을 5-15dB 줄일 수 있음). 특히 병원, 연구실 등 소음에 민감한 장소에 적합합니다.
낮은 바람 저항 및 기류 안정성: 매끄러운 처리(Ra≤1.6μm) 후 벨로우즈의 내벽은 바람 저항 계수(λ)가 0.02-0.03만큼 낮습니다. 이는 기존 직사각형 공기 덕트의 국지적 저항보다 훨씬 낮습니다. 환형 단면 디자인은 기류 분포를 더욱 균일하게 만들고 와전류를 방지하며 공조 시스템의 열 교환 효율과 환기 시스템의 환기 효과를 향상시킵니다.
설치 유연성 및 공간 적응성: 벨로우즈는 임의로 구부릴 수 있으며(최소 굽힘 반경은 파이프 직경의 3-5배) 빔, 기둥 및 파이프와 같은 장애물을 쉽게 우회할 수 있으므로 엘보우, 티 및 기타 액세서리의 사용이 줄어듭니다. 좁은 공간(예: 천장 메자닌, 장비실)의 경우 유연한 특성으로 인해 설치 과정이 단순화되고 시공 난이도가 낮아집니다.
강도 및 서비스 수명 장점: 스테인레스 스틸(≥520MPa)의 인장 강도는 플라스틱 파이프의 인장 강도보다 훨씬 높으며 내충격성이 있어 공기 덕트의 양압(≤2000Pa) 및 음압(≥-500Pa)을 견딜 수 있어 고압 공기 공급 시스템의 요구 사항을 충족합니다. 서비스 수명은 아연 도금 강판 공기 덕트의 부식 방지 주기(8~12년)를 훨씬 초과하는 20년 이상에 달할 수 있습니다.
일반적인 애플리케이션 시나리오
스테인레스 스틸 벨로우즈는 에어컨 및 환기 시스템의 다양한 링크에서 기존 파이프라인의 적용 문제점을 구체적으로 해결할 수 있습니다.
중앙 에어컨 시스템
공조 장치와 공기 덕트 사이의 연결 부분: 물 냉각기 및 공조 장치의 공기 배출구에서 벨로우즈는 장비 작동으로 인한 진동을 흡수하고 견고한 연결로 인해 발생하는 공기 덕트 공명 소음을 방지할 수 있습니다. 동시에 설치 오류나 온도 변화로 인한 장치와 공기 덕트 간의 변위를 보상합니다.
팬 코일과 분기 파이프 사이의 연결: 소구경(DN80-DN200) 벨로우즈는 팬 코일의 공급/환기 덕트에 적합합니다. 유연한 구조는 팬 진동의 전달을 줄이고 매끄러운 내벽은 먼지가 쌓이지 않아 공조 시스템의 청소 및 유지 관리 빈도를 줄여줍니다.
냉매 파이프라인 연결: 다중 분할 에어컨의 냉매 파이프라인(예: R32, R410A)에서 벨로우즈는 냉매 순환 중 온도 변화(-15℃ ~ 60℃)에 적응할 수 있으며 진동 저항은 느슨한 인터페이스로 인한 냉매 누출을 방지합니다.
상업용 및 산업용 환기 시스템
주방 배기관: 스테인레스 스틸 벨로우즈는 오일 증기 부식에 강하고 구부릴 수 있는 특성이 주방의 복잡한 공간 배치에 적합합니다. 고온 저항(300℃ 이하)으로 인해 순간적인 고온의 오일 흄에 대처할 수 있어 플라스틱 파이프보다 안전합니다.
산업 작업장 환기: 먼지가 많고 습한 작업장(예: 식품 가공, 기계 제조)에서 벨로우즈의 내식성은 먼지 침식 및 응축수 녹을 방지할 수 있습니다. 유연한 디자인으로 다양한 공간의 환기구 연결이 용이하여 환기 효율이 향상됩니다.
화재 연기 배기 시스템: 고온 스테인리스 스틸 벨로우즈(예: 316 재질)는 280℃에서 30분 이상 연속 작동할 수 있어 화재 연기 배기의 내화 요구 사항을 충족하며 진동 저항으로 인해 화재 발생 시 파이프가 떨어지지 않습니다.
깨끗한 에어컨과 특수환기
병원 클린 수술실의 환기: 전해 연마 내벽(Ra≤0.8μm)을 갖춘 벨로우즈는 먼지가 쌓이지 않고 소독이 용이하며 GMP 청정 표준을 충족하고 박테리아 증식 위험을 줄이며 수술실의 고효율 여과 환기 시스템에 적합합니다.
실험실 흄후드의 배기: 벨로우즈는 흄후드를 주 공기 덕트에 연결할 수 있습니다. 화학적 내식성(316 재질)은 실험실 배기 가스(예: 산성 가스)로 인한 침식을 방지하고 유연한 구조로 인해 흄후드의 설치 위치 조정이 용이합니다.
데이터 센터의 공조 및 환기: 고밀도 서버실에서 벨로우즈는 에어컨 콘센트와 캐비닛 공기 덕트를 정확하게 연결하고 찬 공기 손실을 줄이며 진동 저항은 서버 작동 시 에어컨 팬의 간섭을 줄여줍니다.
III. 주요 선택 포인트 및 설치 사양
1. 과학적 선택
재질 및 구경: 일반 에어컨 및 환기 시스템에는 304 스테인레스 스틸이 선택됩니다. 316 스테인리스 스틸은 습하고 부식성 환경(예: 주방, 실험실)에 적합합니다. 구경은 DN50-DN600의 풍량 요구 사항에 따라 선택됩니다(DN100-DN300은 민간용으로 일반적으로 사용되며 DN300-DN600은 산업용으로 사용됩니다).
압력 및 온도 등급: 시스템 공기 압력에 따라 해당 압력 등급을 선택합니다(기존 공기 덕트 시스템의 경우 1000Pa 등급, 고압 공기 공급 시스템의 경우 2000Pa 등급이 선택됨). 고온 시나리오(예: 화재 연기 배출)에는 온도 저항이 ≥280℃인 특수 벨로우즈가 필요합니다.
연결 방법: 플랜지 연결은 장비 인터페이스와의 연결에 사용됩니다(실링 및 충격 흡수를 강화하기 위해 고무 개스킷 장착). 클램프 연결은 공기 덕트 섹션 연결에 사용할 수 있습니다(분해 및 청소가 용이함). 깨끗한 시스템에는 용접 연결을 권장합니다(누출 지점을 줄이기 위해).
길이 및 보상량: 설치 거리 및 진동 변위 요구 사항에 따라 길이를 결정하고 벨로우즈가 진동 또는 온도 변화 중에 자유롭게 팽창 및 수축할 수 있도록 5%-10% 확장 마진을 확보하여 과도한 늘어짐을 방지합니다.
2. 설치 사양
청소 및 전처리 : 설치 전 벨로우즈에 묻은 기름때와 불순물을 제거합니다. 깨끗한 시스템은 순수한 물로 세척하고 건조해야 합니다. 식품 및 의약품 관련 환기 시스템의 경우 대기 오염을 방지하기 위해 오일프리 처리된 벨로우즈를 선택해야 합니다.
굽힘 및 고정: 굽힐 때 굽힘 반경 ≥ 제품에 지정된 값(예: DN200 벨로우즈의 굽힘 반경 ≥600mm)을 제어하고 날카로운 굽힘이나 비틀림을 금지합니다. 직선 구간에서 3~5m마다 슬라이딩 지지대를 설정하고(축 이동 허용) 진동원 근처에 충격 흡수 지지대를 추가하여 파이프라인 흔들림을 줄입니다.
밀봉 및 소음 감소 조치: 플랜지 연결을 사용할 경우 볼트를 균등하게 조여 개스킷이 완전히 장착되도록 하십시오. 팬, 공조기 등의 진동 장비와 벨로우즈 사이에 고무 충격 흡수 장치를 추가하여 소음 감소 효과를 더욱 높일 수 있습니다.
테스트 및 승인: 설치 후 공기압 테스트를 수행합니다(양압 시스템의 테스트 압력은 설계 압력의 1.2배이며 압력은 누출 없이 1시간 동안 유지됩니다). 작동 중에 소음 값을 감지합니다(병원과 같은 장소의 소음 표준을 충족해야 함 ≤40dB).
신청 혜택
시스템 편의성 향상: 진동 저항 및 소음 감소 특성으로 인해 특히 주거지, 호텔 및 기타 장소에서 에어컨 및 환기 시스템이 더 조용하게 작동하여 생활 경험을 크게 향상시킬 수 있습니다. 낮은 바람 저항 설계로 공기 흐름 소음을 줄여 기존 공기 덕트의 "바람 하울링"을 방지합니다.
유지 관리 비용 절감: 스테인레스 스틸은 부식 방지 및 습기 방지 기능이 있어 파이프라인 녹 및 곰팡이로 인한 교체 빈도를 줄이고 연간 유지 관리 비용을 30%-50%까지 줄일 수 있습니다. 매끄러운 내벽은 먼지가 쉽게 쌓이지 않으며, 청소 주기가 1~2년으로 연장됩니다(기존 공기 덕트는 3~6개월).
시스템 안전성 강화: 화재 연기 배출 시스템에서 고온 저항성 벨로우즈는 화재 발생 시 연기 배출 채널의 매끄러움을 보장할 수 있습니다. 내충격성은 진동 및 충돌로 인해 공기 덕트가 손상되는 것을 방지하여 공기 누출 위험을 줄입니다.
설치 효율성 향상: 유연한 구조는 액세서리 사용과 현장 절단 및 가공을 줄여 설치 기간을 20%-40% 단축합니다. 이는 특히 오래된 건물의 공조 및 환기 시스템을 개조하는 데 적합하여 원래 구조의 손상을 줄입니다.
요약
스테인리스 스틸 벨로우즈는 재료와 구조의 최적화를 통해 공조 및 환기 시스템에서 "저소음 및 고효율, 내식성 및 내구성, 유연한 적응"이라는 포괄적인 성능을 달성합니다. 민간 건물의 쾌적한 공조이든 산업 현장의 특수 환기이든 안정적인 파이프라인 솔루션을 제공하여 시스템의 안정적인 작동과 성능 향상을 위한 견고한 기반을 마련할 수 있습니다.

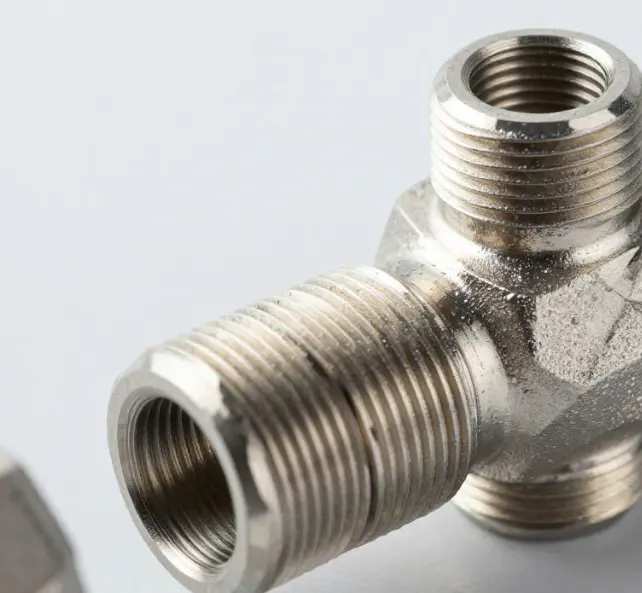

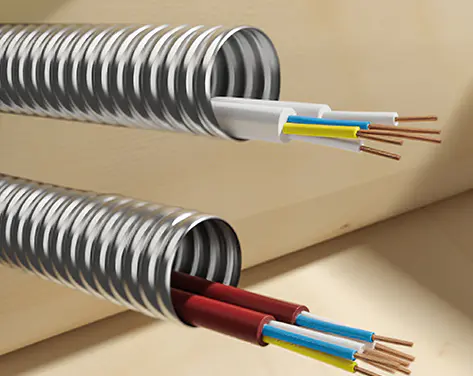

304 스테인레스 스틸로 내식성이 강합니다. 316L은 더욱 까다로운 환경에 적합합니다. 조인트는 모두 탄소강으로 만들어져 비용 효율적인 조인트입니다.

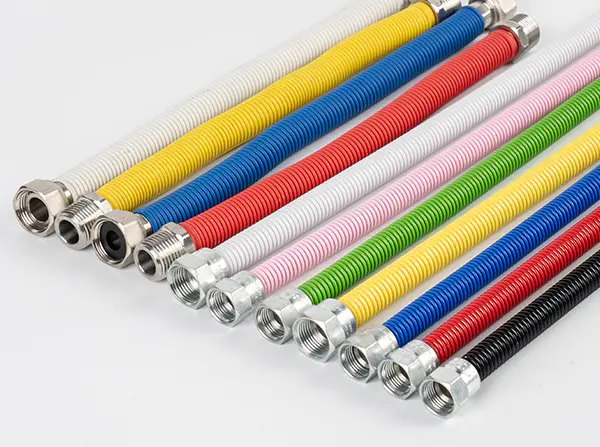

DN6에서 DN25까지 다양한 구경을 지원하여 위생, 난방 및 공조와 같은 다양한 시스템의 파이프라인 요구 사항을 충족합니다.
쓰리엘 뉴스
Haoyin (Ningbo) Bellows Technology Co., Ltd.
