기계적 특성, 내식성 및 유연한 설치 적응성을 갖춘 스테인레스 스틸 벨로우즈는 소방 시스템의 다양하고 복잡한 작업 조건의 요구 사항을 효과적으로 충족할 수 있으며, 소방 파이프라인의 안전하고 안정적인 작동을 위한 신뢰할 수 있는 솔루션을 제공합니다. 다음은 핵심 이점, 적용 가능한 시나리오, 선택 및 설치, 애플리케이션 이점과 같은 측면에 대해 자세히 설명합니다.
화재 예방 시스템 요구 사항과 핵심 이점의 조화
파이프라인용 방화 시스템의 핵심 요구 사항은 강력한 내압성, 내충격성, 내식성, 유연한 설치, 진동/침하 환경에 대한 적응성입니다. 아래 스테인리스강의 특성은 이러한 요구 사항에 정확하게 부합할 수 있습니다.
고강도 및 내압성: 304/316 스테인리스강으로 제작되어 소방 시스템의 기존 작동 압력(1.6MPa 이상)을 견딜 수 있으며 소화전 시스템 및 자동 스프링클러 시스템과 같은 고압 작업 조건을 충족합니다. 또한 폭발 저항력이 있어 화재 시 순간적인 압력 변동에 대처할 수 있습니다.
우수한 내식성: 염화물 이온, 소방수 불순물 및 외부 환경(예: 습도, 산, 알칼리)으로 인한 침식에 저항하여 파이프라인 녹으로 인한 누수 또는 막힘을 방지할 수 있습니다. 특히 해안지역, 화학공업지역 등 부식성이 강한 장소에 적합합니다.
유연성 및 진동 저항: 벨로우즈 구조는 우수한 굽힘 성능(굽힘 반경은 파이프 직경의 3~5배에 달할 수 있음)을 제공하여 건물 구조물의 약간의 침하 또는 진동(예: 워터 펌프 작동, 지진 등)에 적응할 수 있게 하고 파이프 조인트의 응력을 줄이고 파손 위험을 낮춥니다.
부드러운 내벽 및 흐름 보장: 내벽은 버가 없고 저항이 낮아서 방화수 또는 소화제(예: 포말 농축액)의 원활한 운송을 보장하여 과도한 파이프라인 저항으로 인한 소방 효율성에 대한 영향을 피할 수 있습니다.
일반적인 애플리케이션 시나리오
스테인레스 스틸 벨로우즈는 소방 시스템의 다음 시나리오에서 널리 사용될 수 있으며, 기존 파이프라인(예: 아연 도금 강관)의 설치 제한 및 서비스 수명 단점을 해결합니다.
자동 스프링클러 시스템

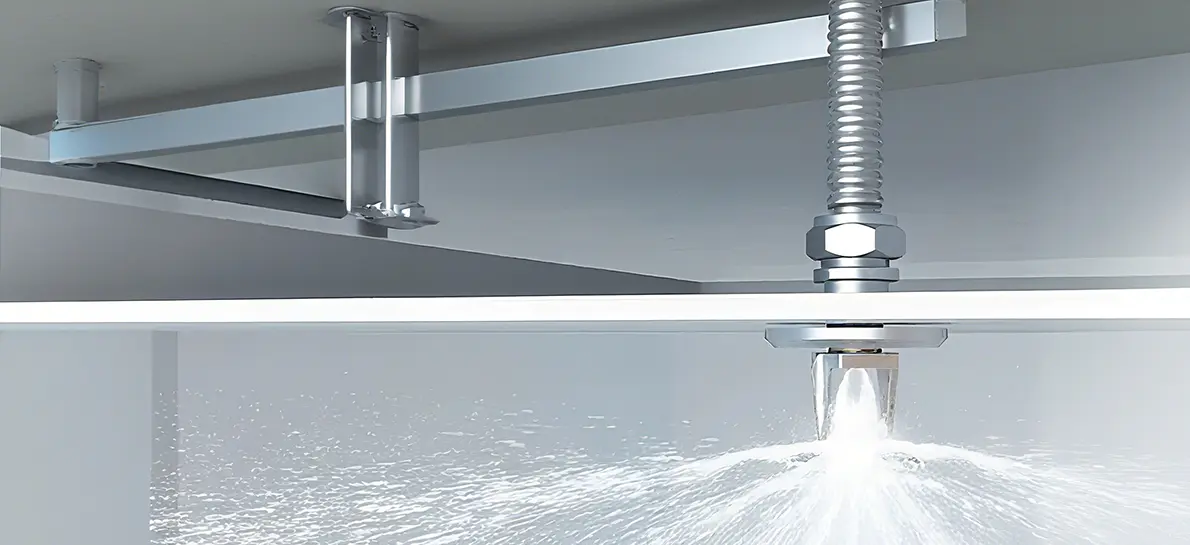

스프링클러 분기관과 스프링클러 헤드를 연결하는데 사용됩니다. 유연성 덕분에 빔이나 기둥과 같은 구조물을 유연하게 우회할 수 있어 엘보 사용을 줄이고 물 흐름 저항을 낮출 수 있습니다.
천장, 메자닌 등 좁은 공간에서도 쉽게 구부리고 정리할 수 있어 설치 과정이 간편합니다.
소화전 시스템
수직관과 수평관의 연결, 소화전함과 주관 사이의 분기관구간의 연결에 적합합니다. 특히 초고층 건물이나 초고층 건물에서는 벨로우즈의 확장성이 파이프라인의 열팽창과 수축으로 인한 응력을 보상할 수 있습니다.
소방펌프실 및 장비 연결
워터 펌프의 입구 및 출구에서 유연한 커넥터로 사용되어 펌프 작동 중 진동을 흡수하고 파이프라인 시스템에 대한 영향을 줄이고 장비 및 파이프라인 인터페이스를 보호합니다.
가스 소화 시스템
헵타플루오로프로판, IG541 등 가스소화약제의 수송배관에 사용됩니다. 스테인레스 스틸과 소화제 간의 우수한 상용성과 내압성으로 인해 가스 소화 시스템의 고압 요구 사항(예: 8MPa 이상)을 충족합니다.
특수 환경의 소방 파이프라인
지하 차고, 습한 지하실 및 화학 작업장과 같은 부식성 환경에서 기존 아연 도금 강관을 대체하여 녹으로 인한 누수 문제를 해결하고 파이프라인의 수명을 연장합니다.
과학적 선택 및 설치 사양
1. 사양 선택
구경 범위: 소방 시스템의 흐름 요구 사항에 따라 DN15-DN300과 같은 구경을 사용할 수 있습니다. 스프링클러 분기관, 소화전 분기관, 주관에는 공통사양(DN25, DN50, DN100 등)이 적합합니다.
압력 등급: 시스템의 설계된 압력에 따라 선택하십시오. 예를 들어, 자동 스프링클러 시스템은 공칭 압력이 ≥1.6MPa인 벨로우즈를 사용해야 하며, 가스 소화 시스템은 더 높은 압력 등급(예: 2.5MPa, 4.0MPa)과 일치해야 합니다.
재질 선택 : 일반 환경에서는 304 스테인리스 강을 사용하고, 해안 지역, 화학 공업 지역 등 부식성이 강한 환경에서는 염화물 이온 내식성을 향상시키기 위해 316 스테인리스 강을 선호합니다.
2. 설치 포인트
연결 방법:
밸브 및 소화전과 같은 장비에 연결할 때 확실한 밀봉을 보장하기 위해 플랜지 연결 또는 홈 연결을 채택합니다.
나사산 연결은 분지 파이프와 스프링클러 헤드를 연결하는 데 사용할 수 있으며 특수 밀봉 개스킷을 사용하여 밀봉 성능을 향상시킬 수 있습니다.
굽힘 및 고정:
벤딩 시 과도한 벤딩으로 인해 파이프 벽이 얇아지는 것을 방지하기 위해 벤딩 반경을 제어(제품에서 지정한 반경 이상)해야 합니다.
직선 구간은 1.5~2미터마다 특수 파이프 클램프로 고정되며, 굴곡 구간 양쪽 끝에 고정 브래킷을 추가하여 파이프라인 변위를 방지해야 합니다.
압력 테스트: 설치 후 수압 테스트를 실시해야 하며(테스트 압력은 작동 압력의 1.5배) 시스템의 견고성을 보장하기 위해 누출 없이 30분간 압력을 유지합니다.
다른 파이프라인과의 조화 : 바닥과 벽을 통과할 때 파이프라인과 구조물이 직접 접촉하지 않도록 슬리브를 설치해야 하며 확장 공간을 확보해야 합니다.
신청 혜택
연장된 서비스 수명: 스테인리스 스틸 벨로우즈의 서비스 수명은 30년 이상에 달할 수 있으며 이는 기존 아연 도금 강관의 서비스 수명(8~10년)을 훨씬 초과하여 향후 교체 비용을 줄여줍니다. 특히 장기간 사용되는 공공건물, 산업플랜트 등에 적합합니다.
유지 관리 비용 절감: 내식성과 진동 저항이 누수, 막힘 등의 결함을 줄여 일일 유지 관리 빈도를 낮춥니다. 매끄러운 내벽은 확장이 쉽지 않으므로 자주 청소할 필요가 없습니다.
향상된 시스템 안전성: 화재 및 지진과 같은 긴급 상황에서 파이프라인은 쉽게 파손되지 않으므로 소방 매체의 지속적인 전달을 보장하고 소방 및 구조에 필요한 시간을 확보할 수 있습니다.
복잡한 작업 조건에 대한 적응성: 유연성과 침하 방지 능력은 오래된 건물의 파이프라인 변형 시 구조적 적응 문제를 해결하고 건물 변형으로 인한 파이프라인 손상을 줄입니다.
요약
스테인레스 스틸 벨로우즈는 재료 및 구조적 장점을 통해 방화 시스템에서 "안전성 및 신뢰성, 내식성 및 내구성, 유연한 설치"라는 포괄적인 이점을 달성합니다. 특히 복잡한 환경과 수요가 높은 화재 예방 시나리오에서 기존 파이프라인을 대체하는 이상적인 선택으로 화재 예방 시스템의 안정적인 작동을 강력하게 보장합니다.
