가스 전송 시스템에서 파이프라인의 안전성, 밀봉 성능 및 안정성은 시스템의 정상적인 작동 및 인력 안전과 직접적인 관련이 있습니다. 산업용 가스(산소, 질소, 수소 등), 연료 가스(천연가스, 액화석유가스), 특수 가스(부식성 가스, 고순도 가스 등) 등 전송 파이프라인에 대한 요구 사항은 매우 엄격합니다. 독특한 소재와 구조적 장점을 지닌 스테인레스 스틸 벨로우즈는 가스 전송 시 기존 파이프라인이 직면한 누출, 부식 및 진동 충격과 같은 문제를 효과적으로 해결할 수 있어 가스 시스템에 이상적인 선택입니다. 다음은 다양한 차원의 특정 솔루션에 대해 자세히 설명합니다.​
핵심 성능 이점과 가스 시스템 요구 사항의 정확한 일치​
파이프라인용 가스 시스템의 핵심 요구 사항은 절대 밀봉, 가스 부식에 대한 저항, 진동 및 충격에 대한 저항, 압력 변동에 대한 적응성 및 청정도 제어입니다. 아래 스테인리스강의 특성은 이러한 요구 사항을 완벽하게 충족할 수 있습니다.​
극한의 밀봉 성능: 일체형 304, 316 및 기타 스테인레스 스틸 재료를 채택한 벨로우즈와 연결 끝단(예: 스레드, 플랜지)은 정밀 가공을 통해 긴밀한 협력을 달성합니다. 이를 통해 금속 간 견고한 밀봉을 실현하거나 특수 밀봉(예: 구리 개스킷, PTFE 개스킷)과 일치하여 가스 누출이 전혀 발생하지 않도록 할 수 있습니다. 고압 가스 시스템(사용 압력 최대 10MPa 이상)의 경우 밀봉 신뢰성이 고무 호스나 일반 금속 파이프라인에 비해 훨씬 높으며 누출율을 1×10101⁰ Pa·m3/s 이하로 제어할 수 있습니다.​
우수한 가스 부식 저항성: 304 스테인리스강은 건조 가스(예: 산소, 질소) 및 비부식성 연료 가스에 의한 장기간 침식을 견딜 수 있습니다. 316 스테인리스강은 몰리브덴 함량으로 인해 황 함유 연료 가스, 염소 가스, 불화수소 및 기타 부식성 가스에 의한 부식에 저항할 수 있어 침식으로 인한 파이프라인 내벽에 구멍이 생기거나 불순물이 떨어지는 것을 방지하여 가스 전송의 순도를 보장합니다.​
진동 및 압력 변동 저항: 벨로우즈의 환형 주름 구조는 탄성이 우수하여 압축기 작동 및 가스 시스템의 밸브 개폐로 인해 생성되는 진동 및 압력 펄스를 흡수하고 파이프라인 인터페이스의 응력 집중을 줄이고 견고한 연결로 인한 느슨한 누출 위험을 낮출 수 있습니다. 특히 가스 압축기, 저장 탱크 및 파이프라인 사이의 부품을 연결하는 데 적합합니다.​
청정도 적응성: 내벽 전해 연마 후 표면 거칠기 Ra는 0.8μm 이하로 낮아질 수 있어 가스 중의 불순물이나 수분을 흡착하기 어렵고 입자가 떨어지지 않습니다. 고순도 가스(예: 전자 산업에 사용되는 초고순도 질소, 반도체 제조에 사용되는 특수 가스)의 전송 요구 사항을 충족하고 생산 품질에 영향을 미치는 가스 오염을 방지합니다.​
넓은 온도 및 압력 적응성: 저온 액화 가스(예: 액체 질소, 액체 산소) 및 고온 가스 시스템의 기화 전달에 적응하여 -200℃ ~ 450℃의 온도 범위에서 안정적으로 작동할 수 있습니다. 작동 압력은 진공에서 30MPa까지 포괄하므로 저압 연료 가스 파이프라인(0.1MPa 미만)의 요구 사항을 충족할 수 있을 뿐만 아니라 고압 산업용 가스 전송 시스템에도 사용할 수 있습니다.​
일반적인 애플리케이션 시나리오​
스테인레스 스틸 벨로우즈는 특히 다양한 유형의 가스 시스템에서 전송 문제를 해결할 수 있습니다.​
산업용 가스 전송 시스템
특히 용접 작업장 및 금속 가공 분야에서 산소, 질소, 아르곤과 같은 불활성 가스의 파이프라인 연결에 사용됩니다. 벨로우즈의 진동 저항은 산소 실린더와 파이프라인 사이의 연결에서 누출 위험을 줄일 수 있습니다.​
수소 전달 시스템에서 316 스테인리스 스틸 소재는 수소 취성을 방지할 수 있으며 특수 밀봉 구조로 수소 누출로 인한 폭발 위험을 방지할 수 있습니다.​
부식성 산업용 가스(예: 염소 가스, 이산화황)의 전송을 위해 316L 스테인레스 스틸 벨로우즈가 선택되어 가스로 인한 파이프라인 부식을 방지하고 시스템의 장기간 안전한 작동을 보장합니다.​
가스 공급 시스템​

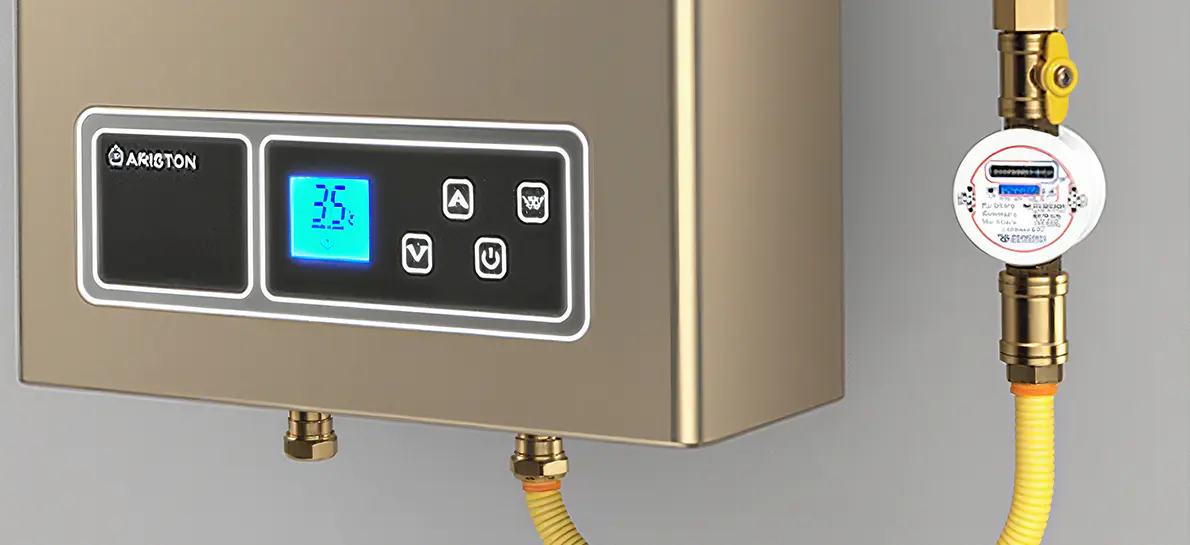

도시천연가스와 액화석유가스의 실내외 배관 연결을 위해 가스 계량기, 밸브, 주배관 사이에 벨로우즈를 사용합니다. 유연한 보상을 통해 건물 침하 또는 온도 변화로 인한 파이프라인 변위로 인한 인터페이스 누출을 줄일 수 있습니다.​
상업용 주방 및 산업용 가마의 가스 분지 파이프의 경우 벨로우즈의 내열성은 스토브 근처의 고온 환경에 적응할 수 있으며 노화 방지 성능은 장기간 사용으로 인한 고무 호스의 균열 및 누출을 방지합니다.​
특수가스 및 고순도 가스 시스템​
반도체 및 광전지 산업에서 고순도 가스(예: 초고순도 암모니아, 실란)의 전송을 위해 전해 연마된 내벽이 있는 벨로우즈는 가스와 파이프라인 간의 접촉 오염을 줄여 가스 순도(99.9999% 이상에 도달)를 보장할 수 있습니다.​
실험실 가스 파이프라인(예: 가스 크로마토그래프용 운반 가스, 스펙트럼 분석용 특수 가스)의 경우 벨로우즈의 낮은 흡착성은 가스 성분의 안정성을 보장하고 실험 데이터의 정확성을 향상시킵니다.​
가스 저장 및 처리 장비 연결​
가스 저장 탱크, 실린더 및 기화기, 감압 밸브 사이의 연결을 위해 벨로우즈는 장비 작동 중 진동을 흡수하고 밸브 인터페이스의 밀봉 성능을 보호할 수 있습니다.​
저온 가스(예: 액체 질소, 액체 아르곤) 저장 탱크의 액체 출구 파이프와 기화기 사이의 연결을 위해 벨로우즈는 저온에서 정상 온도까지의 온도 변화에 적응할 수 있어 열팽창 및 수축으로 인한 파이프라인의 균열을 피할 수 있습니다.
주요 선택 포인트 및 설치 사양​
1. 과학적 선택​
재료 선택: 가스 특성에 따라 재료를 결정합니다. 불활성 가스 및 연료 가스에는 304 스테인리스강이 선택됩니다. 316/316L 스테인레스 스틸은 해수 환경의 부식성 가스 및 연료 가스용으로 선택됩니다. 고순도 가스 시스템에는 전해 연마된 내벽을 갖춘 저탄소 스테인리스강(예: 316L)이 필요합니다.​
구경 및 압력 등급: 가스 흐름에 따라 DN6-DN200 구경을 선택하십시오. 작동 압력은 시스템 설계 압력과 일치해야 합니다(예를 들어 가스 시스템의 경우 일반적으로 1.6MPa 등급이 선택되고 산업용 고압 가스의 경우 6.4MPa 이상의 등급이 선택됩니다).​
연결 방법: 나사형 연결(가스 전용 실런트 사용)은 일반적으로 가스 시스템에 사용됩니다. 플랜지 연결(O-링 씰 포함)은 주로 산업용 가스 시스템에 사용됩니다. VCR 페이스 씰 조인트는 누출 및 청결을 보장하기 위해 고순도 가스 시스템용으로 선택되었습니다.​
길이 및 보상량: 파이프라인 변위 요구 사항에 따라 길이를 결정하고 과도한 신축이나 압축으로 인해 씰에 영향을 주지 않도록 축 또는 측면 보상 여유분(보통 보상 금액은 벨로우즈 유효 길이의 10%를 초과하지 않음)을 확보합니다.​
2. 설치 사양​
화재 금지 및 청소 처리: 가스 시스템을 설치하기 전에 설치 중 스파크가 발생하지 않도록 파이프라인에 불순물이 없는지 확인하십시오. 고순도 가스 시스템을 설치하기 전, 벨로우즈 내벽을 무수 에탄올로 세척하여 오일 얼룩 및 입자를 제거하십시오.​
굽힘 및 고정: 설치 중 굽힘 반경은 제품에 지정된 값(보통 파이프 직경의 5-8배)보다 작아서는 안 되며 강제 비틀림은 금지됩니다. 직선구간은 1.5~2미터 간격으로 고정브라켓을 설치하고, 굴곡구간 양단에는 가이드 브라켓을 추가하여 배관자중으로 인한 변형을 방지합니다.​
밀봉 표면 보호: 연결하기 전에 플랜지 면과 나사산 인터페이스의 평탄도를 확인하고 버와 긁힘을 제거하십시오. 나사 연결 시에는 가스에 맞는 가스 전용 실란트를 바르고(가스용 PTFE 실링 테이프 등), 플랜지 연결용 가스와 호환되는 가스켓(가스용 내유성 고무 가스켓, 부식성 가스용 PTFE 가스켓 등)을 선택하세요.​
누출 감지: 설치 후 누출 테스트를 수행해야 합니다. 가스 시스템의 기포 감지를 위해 인터페이스에 비눗물을 적용합니다. 헬륨 질량 분석기는 산업용 가스 및 고순도 가스 시스템에 사용되어 누출률이 시스템 요구 사항(예: 고순도 가스 시스템의 누출률 ≤1×10⁻11 Pa·m³/s)을 충족하는지 확인합니다.​
신청 혜택​
시스템 안전성 향상: 기존 아연 도금 강철 파이프 또는 고무 호스와 비교하여 스테인리스 스틸 벨로우즈의 누출 위험은 특히 연료 가스 및 수소와 같은 가연성 및 폭발성 가스가 포함된 가스 시스템에서 95% 이상 감소하여 잠재적인 안전 사고를 크게 줄일 수 있습니다.​
수명 연장: 스테인레스 스틸 소재는 노화 방지 및 부식 방지 기능이 있으며 수명이 20년 이상으로 고무 호스(1~3년) 및 일반 강철 파이프(8~10년)보다 훨씬 길어 교체 빈도와 유지 관리 비용이 절감됩니다.​
가스 순도 및 품질 보장: 고순도 가스 시스템에서는 파이프라인 오염으로 인한 제품 폐기(불순 가스로 인한 반도체 칩 결함 등)를 방지하고 생산 손실을 줄일 수 있습니다.​
복잡한 작업 조건에 적응: 유연한 보상 기능은 건물 침하, 장비 진동 및 파이프라인 온도 변화의 영향을 해결하고 파이프라인 손상으로 인한 가동 중단 유지 관리를 줄이며 시스템 운영 안정성을 향상시킵니다.​
요약​
재료 적응, 구조 최적화 및 정밀 가공을 통해 스테인리스강 벨로우즈는 가스 시스템에서 "안전한 밀봉, 내식성 및 내구성, 깨끗한 전달"이라는 포괄적인 성능을 달성합니다. 기존 산업용 가스, 민간 연료 가스, 수요가 높은 특수 가스 시스템 등 무엇이든 신뢰할 수 있는 전송 솔루션을 제공하여 가스 시스템의 안전하고 안정적인 작동을 확실하게 보장합니다.
