공조 및 환기 시스템(중앙 공조, 상업용 환기, 청정 공조 등 포함)에는 원활한 공기/매체 전달, 진동 저항 및 소음 감소, 온도 및 습기 저항, 유연한 설치 및 장기 안정성과 같은 파이프라인에 대한 핵심 요구 사항이 있습니다. 기존의 공기 덕트(예: 아연 도금 강판 덕트)는 강성이 높고 진동 소음이 큰 등의 문제가 있는 반면, 플라스틱 파이프는 온도 저항과 강도로 인해 제한됩니다. 독특한 소재와 구조적 장점을 지닌 스테인리스 스틸 벨로우즈는 공조 및 환기 시스템의 복잡한 작업 조건에 효과적으로 적응할 수 있어 파이프라인 성능을 최적화하는 이상적인 선택이 됩니다. 다음은 다양한 차원의 특정 애플리케이션 솔루션에 대해 자세히 설명합니다.​
핵심 성능 이점과 시스템 요구 사항의 정확한 일치​
공조 및 환기 시스템의 작동 환경은 온도 변동(-10℃ ~ 80℃), 높은 습도, 빈번한 장비 진동, 바람 저항 및 소음을 줄여야 하는 필요성 등을 특징으로 합니다. 스테인레스 스틸 벨로우즈의 성능은 다음 요구 사항을 정확하게 충족할 수 있습니다.​
우수한 온도 및 내습성: 304 스테인리스강은 -40℃ ~ 300℃의 온도 범위에서 안정적으로 작동할 수 있으며, 공급 공기(12-18℃), 환기(실온) 및 배기 온도(-10℃ ~ 60℃)에 대한 공조 시스템의 요구 사항을 완전히 충족합니다. 동시에 스테인레스 스틸은 물이나 곰팡이를 흡수하지 않으며 습도가 높은 환경(예: 지하실, 수영장 환기)에서 부식에 저항하여 파이프라인 녹 또는 박테리아 성장을 방지할 수 있습니다.​
진동 저항 및 소음 감소 기능: 벨로우즈의 환형 골판지 구조는 우수한 탄성 충격 흡수 성능을 가지고 있어 에어컨 장치 및 팬의 작동으로 인해 발생하는 진동(진동 주파수 10-100Hz)을 흡수하고 파이프라인 및 건물 구조로의 진동 전달을 줄이고 소음을 줄일 수 있습니다(단단한 공기 덕트와 비교하여 소음을 5-15dB 줄일 수 있음). 특히 병원, 연구실 등 소음에 민감한 장소에 적합합니다.​
낮은 바람 저항 및 기류 안정성: 매끄러운 처리(Ra≤1.6μm) 후 벨로우즈의 내벽은 바람 저항 계수(λ)가 0.02-0.03만큼 낮습니다. 이는 기존 직사각형 공기 덕트의 국지적 저항보다 훨씬 낮습니다. 환형 단면 디자인은 기류 분포를 더욱 균일하게 만들고 와전류를 방지하며 공조 시스템의 열 교환 효율과 환기 시스템의 환기 효과를 향상시킵니다.​
설치 유연성 및 공간 적응성: 벨로우즈는 임의로 구부릴 수 있으며(최소 굽힘 반경은 파이프 직경의 3-5배) 빔, 기둥 및 파이프와 같은 장애물을 쉽게 우회할 수 있으므로 엘보우, 티 및 기타 액세서리의 사용이 줄어듭니다. 좁은 공간(예: 천장 메자닌, 장비실)의 경우 유연한 특성으로 인해 설치 과정이 단순화되고 시공 난이도가 낮아집니다.​
강도 및 서비스 수명 장점: 스테인레스 스틸(≥520MPa)의 인장 강도는 플라스틱 파이프의 인장 강도보다 훨씬 높으며 내충격성이 있어 공기 덕트의 양압(≤2000Pa) 및 음압(≥-500Pa)을 견딜 수 있어 고압 공기 공급 시스템의 요구 사항을 충족합니다. 서비스 수명은 아연 도금 강판 공기 덕트의 부식 방지 주기(8~12년)를 ​​훨씬 초과하는 20년 이상에 달할 수 있습니다.
일반적인 애플리케이션 시나리오​
스테인레스 스틸 벨로우즈는 에어컨 및 환기 시스템의 다양한 링크에서 기존 파이프라인의 적용 문제점을 구체적으로 해결할 수 있습니다.​
중앙 에어컨 시스템​
공조 장치와 공기 덕트 사이의 연결 부분: 물 냉각기 및 공조 장치의 공기 배출구에서 벨로우즈는 장비 작동으로 인한 진동을 흡수하고 견고한 연결로 인해 발생하는 공기 덕트 공명 소음을 방지할 수 있습니다. 동시에 설치 오류나 온도 변화로 인한 장치와 공기 덕트 간의 변위를 보상합니다.​

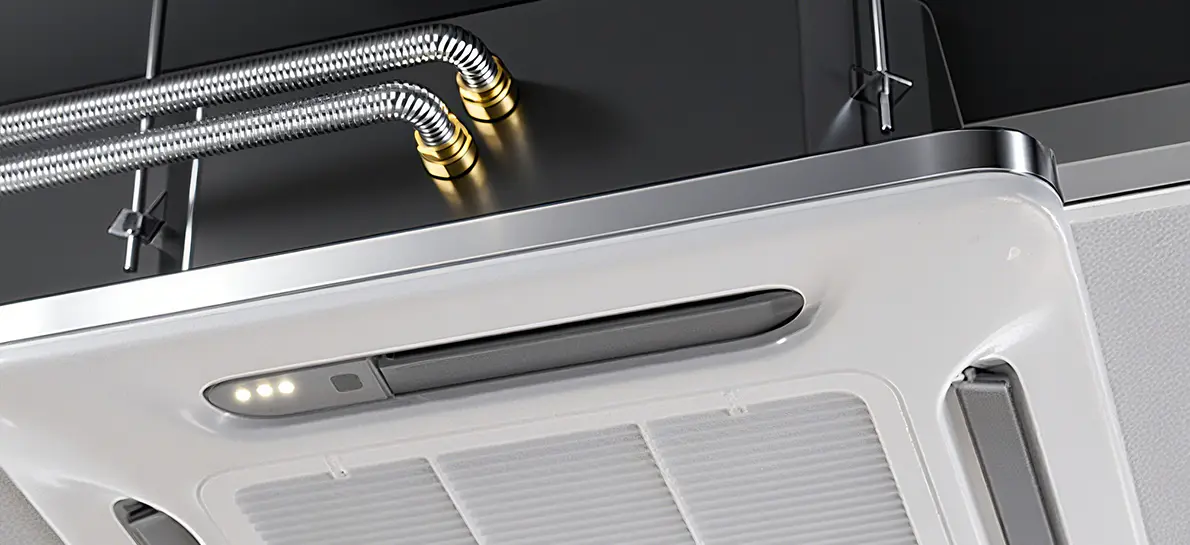

팬 코일과 분기 파이프 사이의 연결: 소구경(DN80-DN200) 벨로우즈는 팬 코일의 공급/환기 덕트에 적합합니다. 유연한 구조는 팬 진동의 전달을 줄이고 매끄러운 내벽은 먼지가 쌓이지 않아 공조 시스템의 청소 및 유지 관리 빈도를 줄여줍니다.​
냉매 파이프라인 연결: 다중 분할 에어컨의 냉매 파이프라인(예: R32, R410A)에서 벨로우즈는 냉매 순환 중 온도 변화(-15℃ ~ 60℃)에 적응할 수 있으며 진동 저항은 느슨한 인터페이스로 인한 냉매 누출을 방지합니다.​
상업용 및 산업용 환기 시스템​
주방 배기관: 스테인레스 스틸 벨로우즈는 오일 증기 부식에 강하고 구부릴 수 있는 특성이 주방의 복잡한 공간 배치에 적합합니다. 고온 저항(300℃ 이하)으로 인해 순간적인 고온의 오일 흄에 대처할 수 있어 플라스틱 파이프보다 안전합니다.​
산업 작업장 환기: 먼지가 많고 습한 작업장(예: 식품 가공, 기계 제조)에서 벨로우즈의 내식성은 먼지 침식 및 응축수 녹을 방지할 수 있습니다. 유연한 디자인으로 다양한 공간의 환기구 연결이 용이하여 환기 효율이 향상됩니다.​
화재 연기 배기 시스템: 고온 스테인리스 스틸 벨로우즈(예: 316 재질)는 280℃에서 30분 이상 연속 작동할 수 있어 화재 연기 배기의 내화 요구 사항을 충족하며 진동 저항으로 인해 화재 발생 시 파이프가 떨어지지 않습니다.​
깨끗한 에어컨과 특수환기​
병원 클린 수술실의 환기: 전해 연마 내벽(Ra≤0.8μm)을 갖춘 벨로우즈는 먼지가 쌓이지 않고 소독이 용이하며 GMP 청정 표준을 충족하고 박테리아 증식 위험을 줄이며 수술실의 고효율 여과 환기 시스템에 적합합니다.​
실험실 흄후드의 배기: 벨로우즈는 흄후드를 주 공기 덕트에 연결할 수 있습니다. 화학적 내식성(316 재질)은 실험실 배기 가스(예: 산성 가스)로 인한 침식을 방지하고 유연한 구조로 인해 흄후드의 설치 위치 조정이 용이합니다.​
데이터 센터의 공조 및 환기: 고밀도 서버실에서 벨로우즈는 에어컨 콘센트와 캐비닛 공기 덕트를 정확하게 연결하고 찬 공기 손실을 줄이며 진동 저항은 서버 작동 시 에어컨 팬의 간섭을 줄여줍니다.​
III. 주요 선택 포인트 및 설치 사양​
1. 과학적 선택​
재질 및 구경: 일반 에어컨 및 환기 시스템에는 304 스테인레스 스틸이 선택됩니다. 316 스테인리스 스틸은 습하고 부식성 환경(예: 주방, 실험실)에 적합합니다. 구경은 DN50-DN600의 풍량 요구 사항에 따라 선택됩니다(DN100-DN300은 민간용으로 일반적으로 사용되며 DN300-DN600은 산업용으로 사용됩니다).​
압력 및 온도 등급: 시스템 공기 압력에 따라 해당 압력 등급을 선택합니다(기존 공기 덕트 시스템의 경우 1000Pa 등급, 고압 공기 공급 시스템의 경우 2000Pa 등급이 선택됨). 고온 시나리오(예: 화재 연기 배출)에는 온도 저항이 ≥280℃인 특수 벨로우즈가 필요합니다.​
연결 방법: 플랜지 연결은 장비 인터페이스와의 연결에 사용됩니다(실링 및 충격 흡수를 강화하기 위해 고무 개스킷 장착). 클램프 연결은 공기 덕트 섹션 연결에 사용할 수 있습니다(분해 및 청소가 용이함). 깨끗한 시스템에는 용접 연결을 권장합니다(누출 지점을 줄이기 위해).​
길이 및 보상량: 설치 거리 및 진동 변위 요구 사항에 따라 길이를 결정하고 벨로우즈가 진동 또는 온도 변화 중에 자유롭게 팽창 및 수축할 수 있도록 5%-10% 확장 마진을 확보하여 과도한 늘어짐을 방지합니다.​
2. 설치 사양​
청소 및 전처리 : 설치 전 벨로우즈에 묻은 기름때와 불순물을 제거합니다. 깨끗한 시스템은 순수한 물로 세척하고 건조해야 합니다. 식품 및 의약품 관련 환기 시스템의 경우 대기 오염을 방지하기 위해 오일프리 처리된 벨로우즈를 선택해야 합니다.​
굽힘 및 고정: 굽힐 때 굽힘 반경 ≥ 제품에 지정된 값(예: DN200 벨로우즈의 굽힘 반경 ≥600mm)을 제어하고 날카로운 굽힘이나 비틀림을 금지합니다. 직선 구간에서 3~5m마다 슬라이딩 지지대를 설정하고(축 이동 허용) 진동원 근처에 충격 흡수 지지대를 추가하여 파이프라인 흔들림을 줄입니다.​
밀봉 및 소음 감소 조치: 플랜지 연결을 사용할 경우 볼트를 균등하게 조여 개스킷이 완전히 장착되도록 하십시오. 팬, 공조기 등의 진동 장비와 벨로우즈 사이에 고무 충격 흡수 장치를 추가하여 소음 감소 효과를 더욱 높일 수 있습니다.​
테스트 및 승인: 설치 후 공기압 테스트를 수행합니다(양압 시스템의 테스트 압력은 설계 압력의 1.2배이며 압력은 누출 없이 1시간 동안 유지됩니다). 작동 중에 소음 값을 감지합니다(병원과 같은 장소의 소음 표준을 충족해야 함 ≤40dB).
신청 혜택​
시스템 편의성 향상: 진동 저항 및 소음 감소 특성으로 인해 특히 주거지, 호텔 및 기타 장소에서 에어컨 및 환기 시스템이 더 조용하게 작동하여 생활 경험을 크게 향상시킬 수 있습니다. 낮은 바람 저항 설계로 공기 흐름 소음을 줄여 기존 공기 덕트의 "바람 하울링"을 방지합니다.​
유지 관리 비용 절감: 스테인레스 스틸은 부식 방지 및 습기 방지 기능이 있어 파이프라인 녹 및 곰팡이로 인한 교체 빈도를 줄이고 연간 유지 관리 비용을 30%-50%까지 줄일 수 있습니다. 매끄러운 내벽은 먼지가 쉽게 쌓이지 않으며, 청소 주기가 1~2년으로 연장됩니다(기존 공기 덕트는 3~6개월).​
시스템 안전성 강화: 화재 연기 배출 시스템에서 고온 저항성 벨로우즈는 화재 발생 시 연기 배출 채널의 매끄러움을 보장할 수 있습니다. 내충격성은 진동 및 충돌로 인해 공기 덕트가 손상되는 것을 방지하여 공기 누출 위험을 줄입니다.​
설치 효율성 향상: 유연한 구조는 액세서리 사용과 현장 절단 및 가공을 줄여 설치 기간을 20%-40% 단축합니다. 이는 특히 오래된 건물의 공조 및 환기 시스템을 개조하는 데 적합하여 원래 구조의 손상을 줄입니다.​
요약​
스테인리스 스틸 벨로우즈는 재료와 구조의 최적화를 통해 공조 및 환기 시스템에서 "저소음 및 고효율, 내식성 및 내구성, 유연한 적응"이라는 포괄적인 성능을 달성합니다. 민간 건물의 쾌적한 공조이든 산업 현장의 특수 환기이든 안정적인 파이프라인 솔루션을 제공하여 시스템의 안정적인 작동과 성능 향상을 위한 견고한 기반을 마련할 수 있습니다.​
