난방 시스템(민간 난방, 산업용 난방, 신에너지 난방 등 포함)에는 고온 저항, 열 피로 저항, 안정적인 밀봉, 열팽창 및 수축 적응성, 매체 호환성과 같은 파이프라인에 대한 핵심 요구 사항이 있습니다. 전통적인 금속 파이프(예: 아연도금 강철 파이프)는 열 응력으로 인해 균열이 발생하기 쉬운 반면, 플라스틱 파이프는 온도 상한으로 인해 제한됩니다. 그러나 독특한 소재와 구조 설계를 갖춘 스테인리스 스틸 벨로우즈는 이러한 문제를 효과적으로 해결할 수 있으며 난방 시스템을 위한 이상적인 파이프라인 솔루션이 될 수 있습니다. 다음은 다양한 차원의 특정 애플리케이션 솔루션에 대해 자세히 설명합니다.​
난방 시스템 요구 사항에 대한 핵심 성능 이점의 심층적 적용​
난방 시스템의 작동 환경은 큰 온도 변동(-10℃ ~ 300℃), 다양한 매체(온수, 증기, 열전도 오일 등), 열 응력 및 진동이 존재하는 것이 특징입니다. 스테인레스 스틸 벨로우즈의 성능은 다음 요구 사항을 정확하게 충족할 수 있습니다.​
탁월한 고온 저항 및 열 안정성: 304 스테인리스강은 200℃ 미만의 중간 온도 환경(예: 민간 온수 난방)을 견딜 수 있고, 316 스테인리스강은 200~400℃의 고온 시나리오(예: 산업용 증기 파이프라인)에 적응할 수 있으며, 특수 등급(예: 310S)은 600℃ 이상의 개방형 난방 시스템에서도 안정적으로 작동할 수 있습니다. 재료는 장기간의 고온으로 인해 노화되거나 강도가 약화되지 않습니다.​
열 피로 저항 및 팽창 보상 기능: 벨로우즈의 환형 주름 구조는 우수한 축 확장성을 제공합니다. 가열 시스템 시작(온도 상승) 및 종료(온도 하강) 주기 동안 열팽창 및 수축으로 인한 파이프라인의 길이 변화를 흡수할 수 있으며(보상량은 자체 길이의 5%-10%에 도달할 수 있음) 단단한 연결로 인해 발생하는 인터페이스 느슨해짐이나 파이프라인 균열을 줄일 수 있습니다. 보일러, 열교환기 및 기타 장비를 주요 파이프라인과 연결하는 데 특히 적합합니다.​
중간 호환성 및 내식성: 뜨거운 물, 증기 및 열전도 오일과 같은 일반적인 가열 매체에 대한 내성을 가지고 있습니다. 304 스테인리스강은 물과 산소 부식에서 칼슘 및 마그네슘 이온의 스케일링을 방지할 수 있습니다. 316 스테인리스강은 황 함유 증기 및 약산성 열전도 매체의 침식을 견딜 수 있어 파이프라인 내벽의 부식 및 천공으로 인한 매체 누출을 방지합니다.​
씰링 신뢰성 및 압력 베어링 용량: 정밀 가공된 플랜지, 스레드 및 기타 연결 구조를 통해 고온 저항 씰링 가스켓(예: 흑연 가스켓, 금속 클래드 가스켓)과 결합되어 장기간 고온에서 누출 없는 씰링을 달성할 수 있습니다. 작동 압력은 1.6-10MPa에 도달할 수 있어 저압 민간 난방(0.6MPa 미만) 및 고압 산업용 증기 시스템(4.0MPa 이상)의 압력 요구 사항을 충족합니다.​
열전도 효율 및 에너지 절약: 스테인레스 스틸의 열전도율(약 16-21W/(m·K))은 플라스틱 파이프보다 높으며, 벨로우즈의 환형 구조는 매체와 파이프라인 사이의 접촉 면적을 늘려 열 전달을 가속화할 수 있습니다. 동시에 파이프라인의 외벽에는 편리하게 단열층을 장착하여 열 손실을 줄이고 시스템의 에너지 절약 성능을 향상시킬 수 있습니다.​
일반적인 애플리케이션 시나리오​
스테인레스 스틸 벨로우즈는 다양한 유형의 난방 시스템에서 기존 파이프라인의 적용 문제점을 구체적으로 해결할 수 있습니다.​
민간 난방 및 온수 시스템​
라디에이터와 메인 파이프 사이의 분지 파이프 연결: 벨로우즈의 유연성을 사용하여 벽, 가구와 같은 장애물을 쉽게 우회하고 엘보 사용을 줄이고 물 흐름 저항을 낮출 수 있습니다. 동시에 난방 및 비난방 시즌 동안 파이프라인 확장 및 수축을 흡수하여 인터페이스 누출을 방지합니다.​

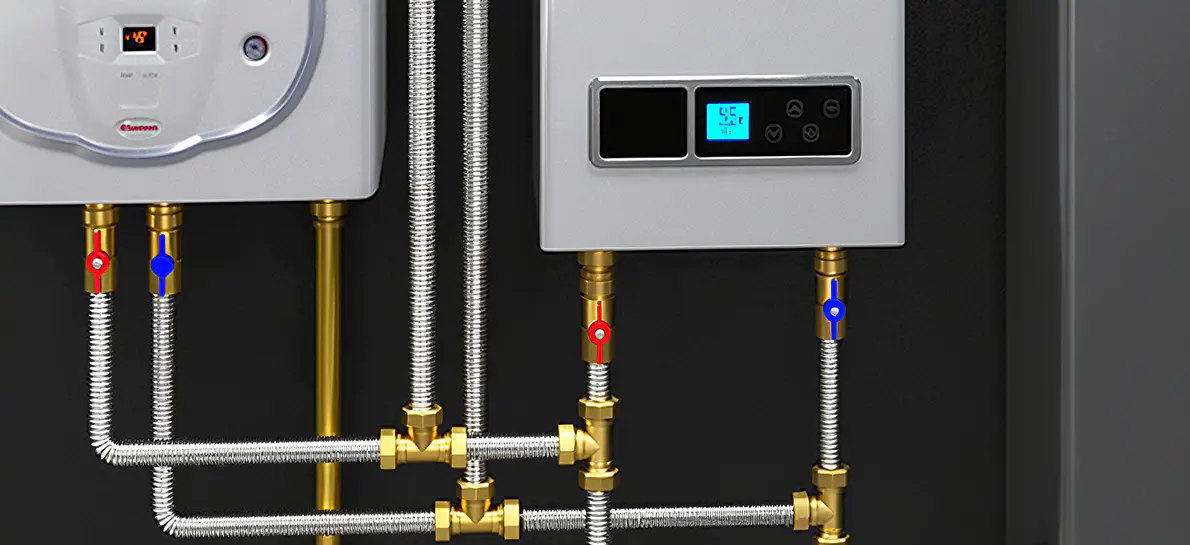

벽걸이형 보일러와 온수관 연결: 벽걸이형 보일러 작동 중 80~95℃의 온수 온도를 견딜 수 있고, 잦은 시동 및 정지로 인한 열피로에 견딜 수 있으며, 고무 호스(노화되기 쉬움) 및 구리 파이프(강한 강성)보다 내구성이 뛰어나고 사용 수명이 15년 이상입니다.​
저온 바닥 복사난방(물 바닥 난방) 매니폴드 연결: 소구경(DN15-DN25) 벨로우즈는 바닥 난방 파이프의 다분기 레이아웃에 적응하고 물 흐름 저항을 줄이고 방열 균일성을 향상시킬 수 있습니다.​
산업용 난방 시스템​
보일러와 증기 파이프라인 사이의 연결: 석탄 연소/가스 연소 보일러 출구에서 벨로우즈는 보일러 시동 중 심각한 열팽창을 흡수하고 밸브와 파이프라인 인터페이스를 보호하며 증기 누출을 방지할 수 있습니다(증기 온도는 일반적으로 150-300℃, 압력 1.0-4.0MPa).​
열전도 오일 가열 시스템: 열전도 오일로를 원자로, 건조기 및 기타 장비와 연결하는 데 사용됩니다. 316 스테인리스강은 열전도유(온도 200~300℃)의 장기간 침식을 견딜 수 있으며, 펌프 작동으로 발생하는 진동 저항으로 배관 연결부의 풀림을 방지합니다.​
전기 가열 장비의 파이프라인 연결: 전기 가열 반응기의 입구 및 출구 파이프라인과 같은 벨로우즈는 전기 가열 요소의 국지적 고온에 적응할 수 있으며 플라스틱 파이프에서 냄새 방출 문제가 없습니다.​
신에너지 난방 시스템​
태양열 집열 시스템의 순환 파이프라인: 태양열 집열기와 온수 저장 탱크를 연결하는 304 스테인리스 스틸은 직사광선 및 비 부식 하에서 고온(70-100℃)을 견딜 수 있으며 유연한 구조는 설치 각도로 인한 집열기의 약간의 변위에 적응합니다.​
공기열 히트펌프의 물 순환 파이프라인: -10℃ ~ 55℃의 온도 변동 범위에서 벨로우즈는 환경 온도 변화로 인한 파이프라인의 팽창 및 수축을 보상하여 플라스틱 파이프의 저온 취성 또는 고온 변형을 방지할 수 있습니다.​
특수 난방 시나리오​
식품 가공 산업의 증기 소독 파이프라인: 스테인레스 스틸 벨로우즈의 내벽은 매끄럽고 청소가 쉽고 식품 위생 표준(예: 3A 인증)을 충족하며 121℃ 고온 증기 소독을 견디고 녹 오염 위험이 없습니다.​
실험실 가열 장비(예: 오일 배스, 항온 탱크)의 파이프라인 연결: 소구경 벨로우즈(DN6-DN15)는 정밀 장비에 정확하게 적응할 수 있으며 진동 저항은 실험 중에 안정적인 매체 전송을 보장합니다.
주요 선택 포인트 및 설치 사양​
1. 과학적 선택​
재료 매칭: 중간 온도 시스템(≤200℃)에는 304 스테인레스 스틸이 선택됩니다. 316 스테인레스 스틸은 고온 시스템(200-400℃) 또는 부식성 매체(예: 황 함유 증기)에 선택됩니다. 초고온 시스템(>400℃)에는 310S 스테인리스 스틸이 선택됩니다.​
구경 및 압력 등급: 열매체의 유량에 따라 DN10-DN300 구경을 선택합니다(DN15-DN50은 일반적으로 민간용으로 사용되며 DN50-DN200은 산업용으로 사용됩니다). 작동 압력은 시스템 설계 압력의 ≥1.25배여야 합니다(예를 들어 증기 시스템의 설계 압력이 1.6MPa인 경우 정격이 ≥2.0MPa인 벨로우즈를 선택하십시오).​
연결 방법: 스레드 연결(내열성 원료 테이프 사용)은 토목 시스템에서 일반적으로 사용됩니다. 플랜지 연결(금속 상처 개스킷 포함)은 대부분 산업 시스템에 사용됩니다. 정밀 장비 연결을 위해 페룰 조인트를 선택할 수 있습니다(데드 코너 없이 세척성을 보장하기 위해).​
팽창 보상량: 파이프라인 길이와 온도 차이에 따라 열팽창량을 계산합니다(공식: ΔL=α×L×ΔT, 여기서 α는 스테인리스 강의 선팽창 계수). 과도한 신축이나 압축을 피하기 위해 벨로우즈의 보상량이 계산된 값 이상인지 확인합니다.​
2. 설치 사양​
전처리 및 청소: 설치 전 파이프라인의 산화물 스케일 및 오일 얼룩을 제거합니다. 고온 시스템은 탈지해야 합니다(예: 트리클로로에틸렌으로 청소). 식품 및 제약 장비와 연결할 때 미생물 성장을 방지하기 위해 내벽이 전해 연마된 벨로우즈를 선택해야 합니다.​
굽힘 및 고정: 굽힘 반경은 제품에 지정된 반경 이상입니다(보통 파이프 직경의 6-10배). 주름 변형을 유발하기 위해 냉간 굽힘 중에 과도한 힘을 가하는 것은 금지되어 있습니다. 직선구간은 2~3m 간격으로 슬라이딩 지지대를 설치하고(축팽창 가능), 보상구간 양단에는 고정 지지대를 설치하여 횡변위를 제한하였습니다.​
밀봉 및 절연: 플랜지 연결을 사용하는 경우 편심 하중으로 인한 밀봉 실패를 방지하기 위해 볼트를 균일하게(대각선으로 단계별로) 조입니다. 고온 파이프라인은 벨로우즈 외부에 단열층(예: 암면, 규산알루미늄)으로 감싸야 하지만 단열층이 벨로우즈의 보상을 방해하지 않도록 확장 공간을 확보해야 합니다.​
시운전 및 테스트 : 설치 후 수압 테스트를 실시합니다 (테스트 압력은 작동 압력의 1.5 배, 누출없이 30 분간 압력을 유지합니다). 고온 시스템은 벨로우즈의 원활한 팽창 및 수축 여부와 인터페이스에 누출이 있는지 모니터링하기 위해 핫 커미셔닝을 수행해야 합니다.​
신청 혜택​
시스템 사용 수명 연장: 스테인리스 스틸 벨로우즈의 열 피로 저항으로 인해 난방 시스템의 문제 없는 작동 주기를 10년 이상으로 연장할 수 있습니다. 이는 아연 도금 강관(5~8년) 및 플라스틱 파이프(3~5년)의 수명을 훨씬 초과하여 교체 비용을 절감합니다.​
유지 관리 비용 절감: 내식성과 고온 저항은 파이프라인 부식 및 파열로 인한 정지 유지 관리를 줄이고 연간 유지 관리 비용을 40%-60%까지 줄일 수 있습니다. 특히 산업용 난방 시스템에서는 매체 누출로 인한 생산 손실을 피할 수 있습니다.​
운영 안전성 향상: 누수 방지 실링 및 열 응력 방지 설계로 고온 매체(증기 및 열전도유 등)의 누출로 인한 화상 및 화재 위험을 줄이고, 민간 난방 시 가정용 누수로 인한 재산 손실을 줄일 수 있습니다.​
시스템 적응성 향상: 유연한 보상 기능을 통해 건물 구조(예: 벽 및 바닥)에 의해 파이프라인 설치가 제한되지 않으며 특히 오래된 건물의 난방 시스템 변형에 적합하여 벽 굴착 및 구조적 손상이 줄어듭니다.​
요약​
재료와 구조의 이중 장점을 통해 스테인레스 스틸 벨로우즈는 난방 시스템에서 "고온 저항, 팽창 방지, 안정적인 밀봉 및 긴 서비스 수명"이라는 포괄적인 성능을 달성합니다. 민간 난방의 안락한 요구사항이든 산업용 난방의 혹독한 작업 조건이든, 신뢰할 수 있는 파이프라인 솔루션을 제공하여 난방 시스템의 효율적이고 안전한 작동을 위한 견고한 기반을 마련할 수 있습니다.​
